1.0 Sissejuhatus

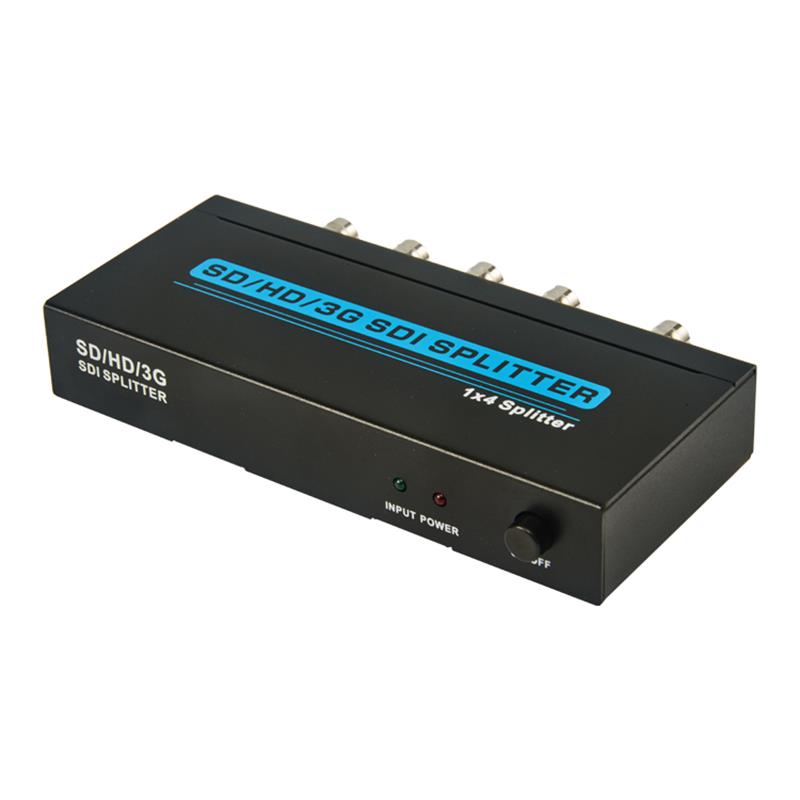

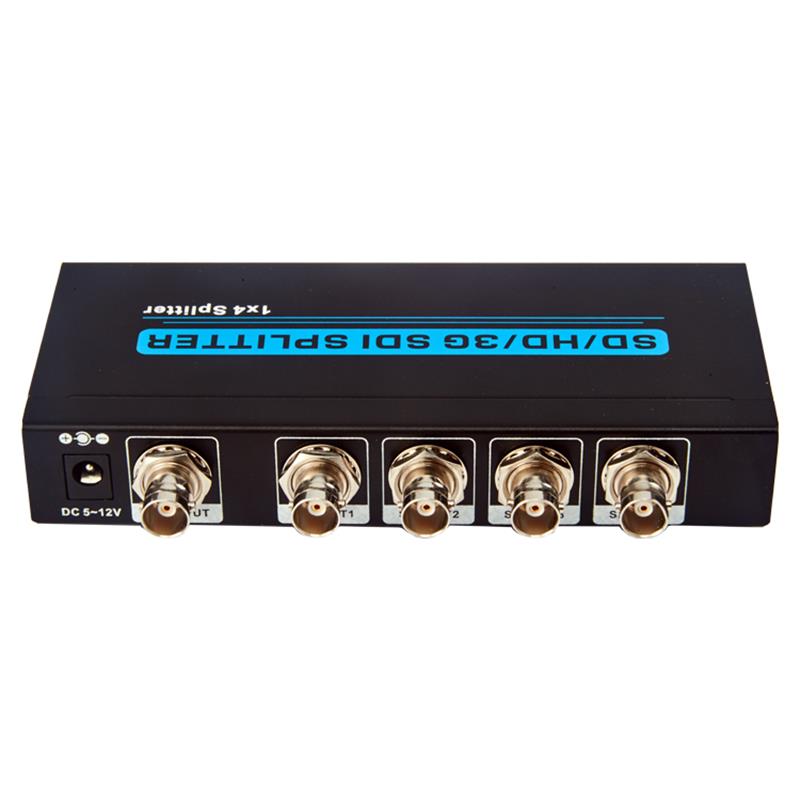

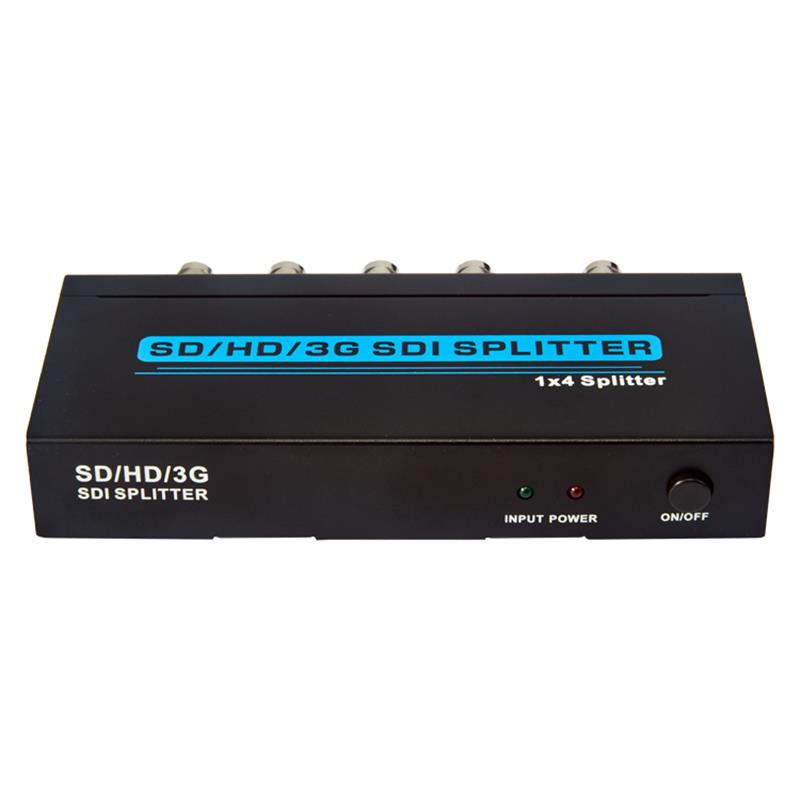

1×4 SDI poolitaja distributsioonid võimaldavad 1 SDI, HD-SDI või 3G-SDI video allikat 4 SDI/HD-SDI/3G-SDI kuvada samaaegselt.See toode on sisseehitatud automaatseks identifitseerimiseks ja sobib kokku SD-SDI, HD-SDI, 3G-SDI kõigi SDI signaalide vormingutega.See on toetus 2.97Gbps ribalaius ja toetab kadudeta edastust pikkadel vahemaadel.

2.0 Omadused

Esiteks.         1 SDI   sisend   signaal   poolitatud   kuni 4   SDI   valamu   seadmed.

Kaks.         Toetab SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) videovormingut.

Kolmas.         Sisseehitatud kaabli tasakaal, kella taastamine ja ajam.

4         Toetab resolutsioone kuni 1920& 35; 120;1080@60Hz.

5.         Toetab signaalide sisend- ja väljundkaugusi kuni 300m SD signaalide puhul, 200m HD signaalide puhul ja 100m 3G signaalide puhul.

Kuues.         Toetab 5-12V täispinge sisendit.

3.0 pakett

Enne selle seadme kasutamist kontrollige palun pakendi sisu ja veenduge, et pakendil on järgmised esemed:

(1)1x4 SDI Splitter ------------------------------------------------------------------------------

(2)5V1A DC Power Supply adapter----------------------------------------------------------------

"Operatsioon Käsitsi-----------------------------------------------------------------------------

4.0 Spetsifikatsioonid

Sagedus Bandhaidth---------------------------------------------------------------------------------

SDI Splitter Input Port-------------------------------------------------------------------------

SDI Splitter Output Ports-----------------------------------------------------------------------

"Power Supply...------------------------------------------------------------------------------------

ESD Protection Human Body Model--------------------------------------------------------------------

    ± 4kV (kontakti tühjendus)

Dimensioonid (mm)--------------------------------------------------------------------------------------

"Kaal-----------------------------------------------------------------------------------------------

"Operatsioon Temperatuur......------------------------------------------------------------------------------------------------

"Salvestiit Temperatuur......------------------------------------------------------------------------------------------------

Suhteline niiskus-----------------------------------------------------------------------------------

Jõutarbimine (Max)------------------------------------------------------------------------------------
