1.0 Sissejuhatus

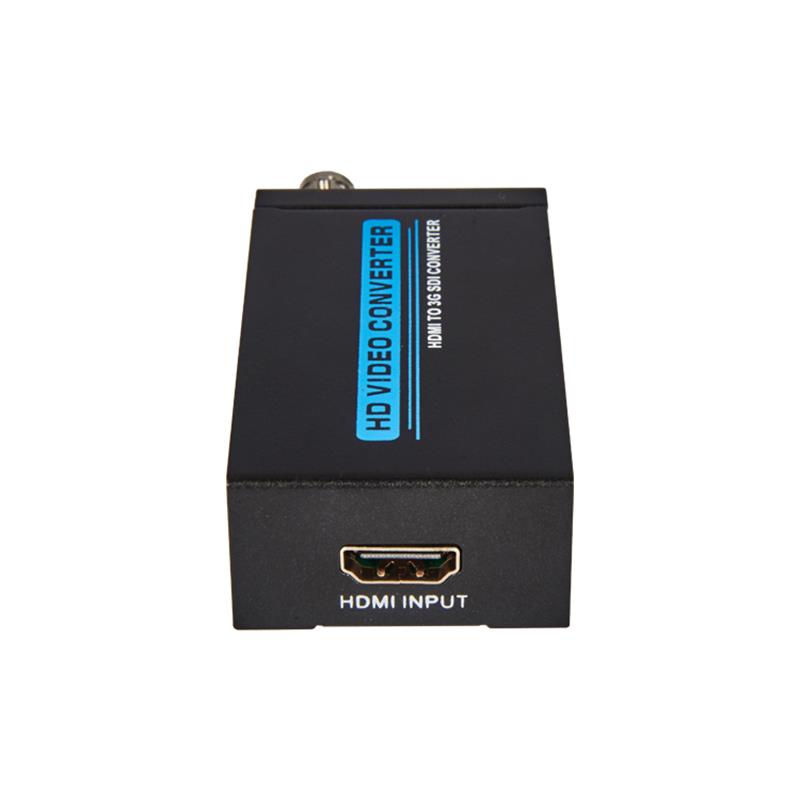

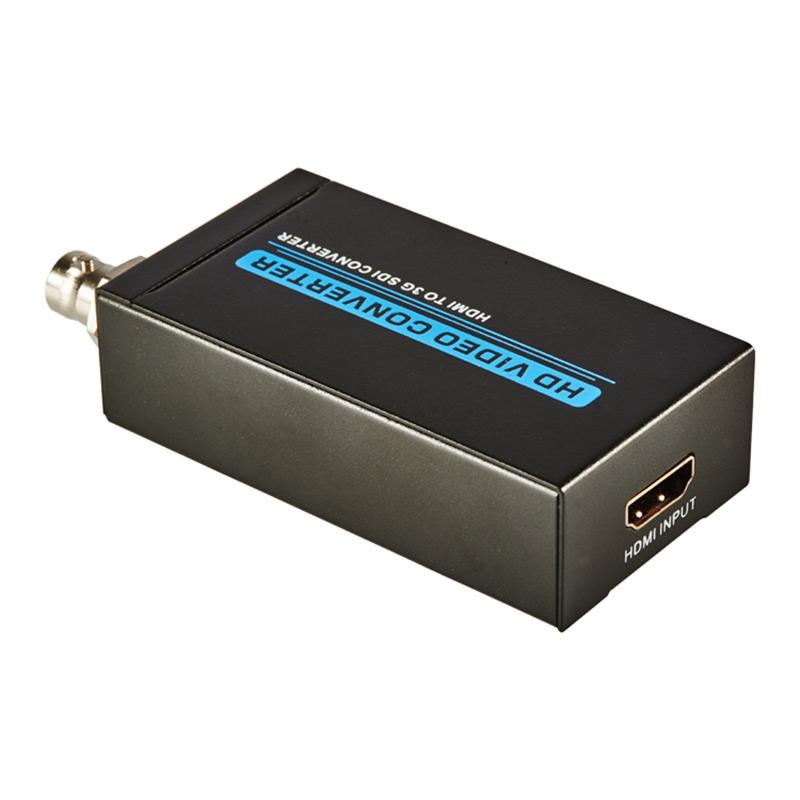

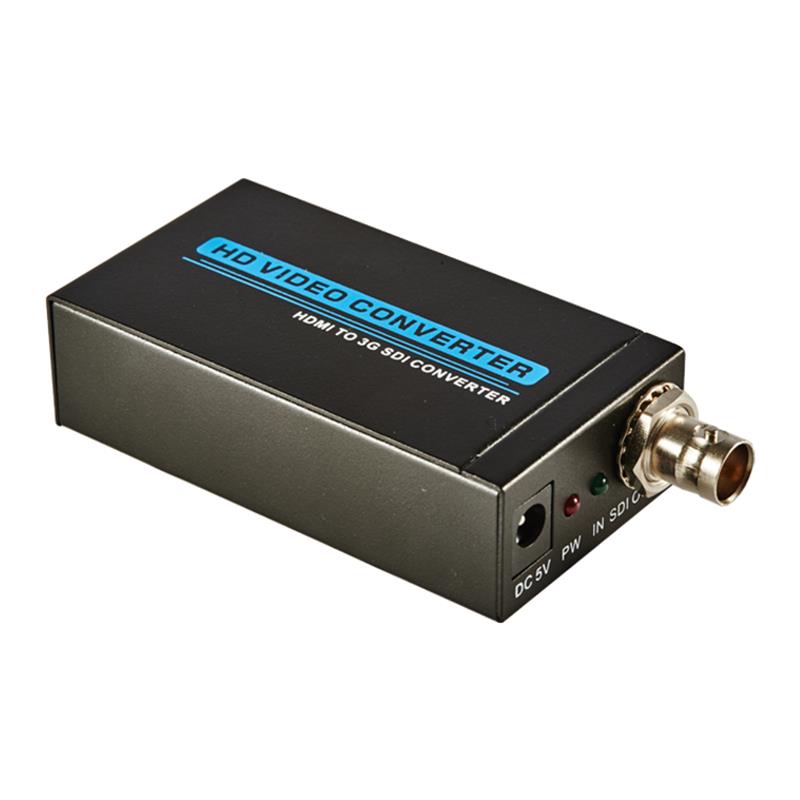

Mini HDMI SDI konverteriks võimaldab SDI kuval näidata HDMI signaale, tagades samal ajal suure bitikiiruse 2.970 Gbit/s, mis annab teile suure resolutsiooniga signaali ilma ühegi kaotuseta.Professionaalide jaoks tähendab see, et nüüd on lihtsam teisendada oma kõrge def HDMI signaal audio SDI kaugülekande ja näidata oma tööd SDI kuva.

2.0 Omadused

2.01 Toetus HDMI1.3 HDDCP1.1/1.2

2.02 Näitab SDI kuval HDMI allikat. SDI liides töötab 2.970 Gbit/s, 2.970/1.001 Gbit/s bittides,

1.485 Gbit/s, 1.485/1.001 Gbit/s ja 270 Mb/s.

2.03 Toetab HDMI sisendi ajastust: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

2.04 Teisendab HDMI signaali SDI- ks:

480i/576i kuni SD-SDI (SMPTE 259M-C, 270 Mbit/s bittides), 720p/1080i kuni HD-SDI (SMPTE 292M, bittides 1.485 Gbit/s või   1.485/1.001 Gbit/s), 1080p kuni 3G-SDI (SMPTE 424M/425M-AB, bittides 2.970 Gbit/s   ja 2.970/1.001 Gbit/s)

2.05 Toetab SDI väljundkaugust kuni 100 meetriteni (3G-SDI), 200 meetrit   (HD-SDI) või 300-meetrid (SD-SDI)

3.0 Pakendi manused:

Enne selle seadme kasutamist kontrollige palun pakendi sisu ja veenduge, et pakendil on järgmised esemed:

(1)HDMI TO SDI CONTERTER-----------------------------------------------------------------

(2)5V DC Power Adaptor------------------------------------------------------------------------

-------------------------------------------------------------------------------------

4.0 Spetsifikatsioonid

Sisendi port   ---------------------------------------------------------------------------------------------

"Väljund Port............----------------------------------------------------------------------------------------

SDI Transmission Rates---------------------------------------------------------------------------------

In/Output Resolutsioon...--480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60   1080p/23.97/24/25/29.97/30/50/59.94/60

"Power Supply---------------------------------------------------------------------------------------

ESD Protection Human Body modell-----------------------------------------------------------------------   ±4kV (kontakti tühjendus)

Dimensioon----------------------------------------------------------------------------------------

"Kaal-----------------------------------------------------------------------------------------------

"Operatsioon Temperatuur.........------------------------------------------------------------------------------------------------

"Salvestiit Temperatuur......-------------------------------------------------------------------------------------------------

Elav Alandlikkus------------------------------------------------------------------------------------

Jõutarbimine (Max)-------------------------------------------------------------------------------------
