1.0 Sissejuhatus

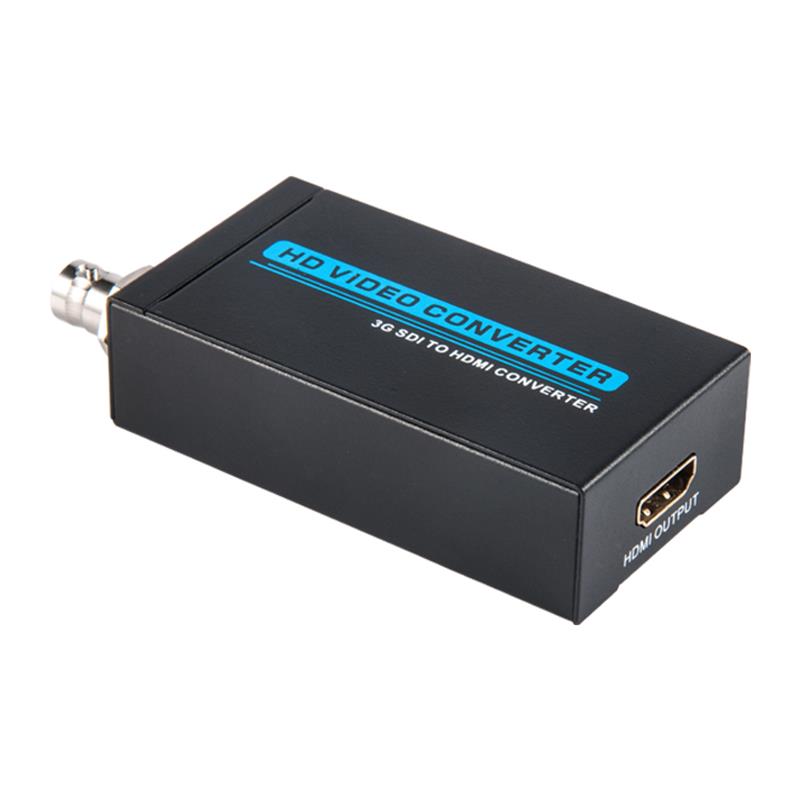

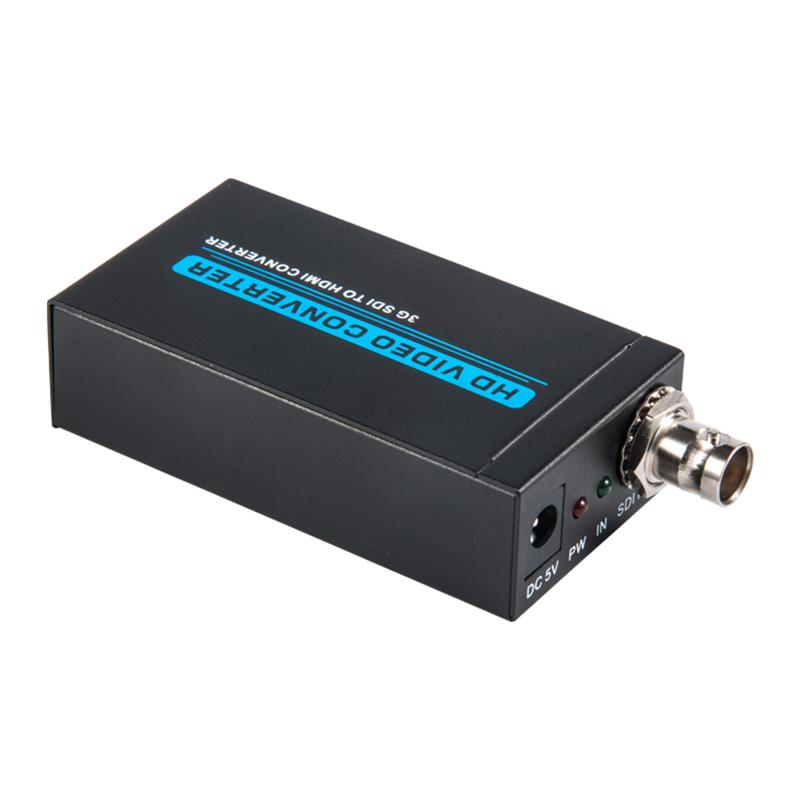

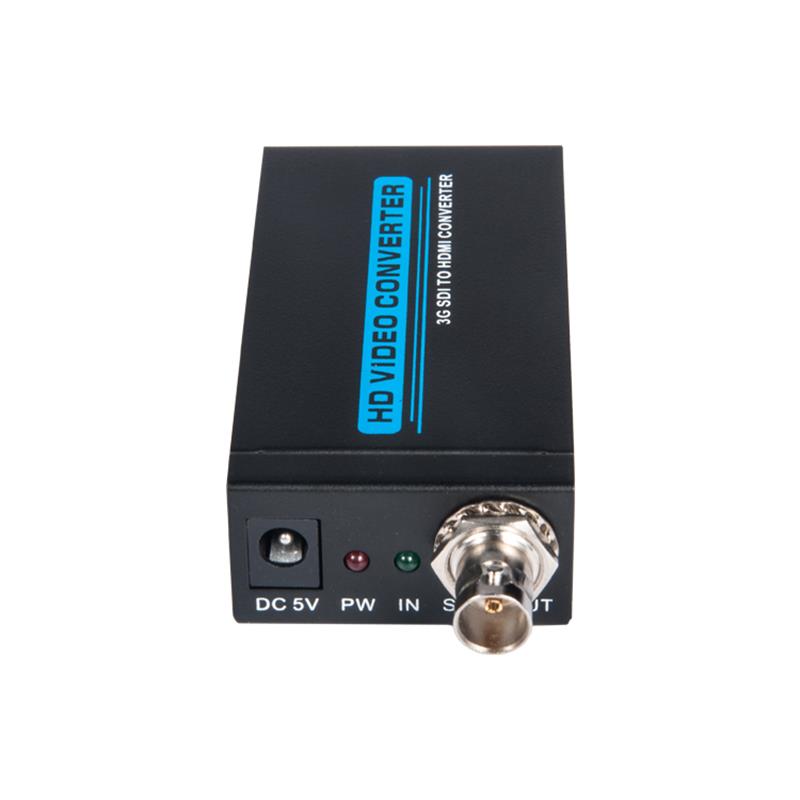

SDI ja HDMI konverter võimaldab näidata SD-SDI, HD-SDI ja 3G-SDI signaale HDMI/SDI näidikutel, tagades samal ajal suure bitikiiruse 2.970 Gbit/s, et anda teile kiire signaali edastus ilma ühegi kaotuseta.Professionaalide jaoks tähendab see, et nüüd on lihtsam jaotada ja laiendada oma 3G SDI signaali, andes teile võimaluse näidata oma tööd HDMI ekraanidel tänu HDMI konverteris ehitatud.Lisaks saavad kasutajad tänu 3G-SDI disainile kasutada samaaegselt nii SDI kui ka HDMI kuvandeid.

2.0 Omadused

1) Tegevus 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s   ja 270Mbits/s.

2)toetab SMPTE 425M (tase A ja tase B), SMPTE 424M, SMPTE 292M,SMPTE 259M-C.

3)Võrdlustatud ja taasajastatud silmuse väljund• integreeritud audio de embedder   maksimaalselt 8-kanaliga, 48 kHz audio.

4)Automaatse videorežiimi tuvastus (3G/SD/HD)

5)SMPTE 425M taseme B teisendamine tasemele A 1080p 50/59.94/ 60 4:2:2 10-bitine.

6)Ühendu teiste üksustega, et oma signaali pikki vahemaid laiendada.

7)Samaaegne kuvamine SDI ja HDMI signaalidega

8)Toetab SDI signaalide puhul signaali ülekandekaugust kuni 300M,   200M HD signaalide ja 100M 3G signaalide puhul

3.0 Pakendi manused:

Enne selle seadme kasutamist kontrollige palun pakendi sisu ja veenduge, et pakendil on järgmised esemed:

(1)SDI HDMI CONTERTER-------------------------------------------------------------------

(2)5V DC Power Adaptor------------------------------------------------------------------------

-------------------------------------------------------------------------------------

4.0 Spetsifikatsioonid

Sisendi port   -----------------------------------------------------------------------------------------------

"Väljund Port------------------------------------------------------------------------------------------

SDI Transmission Rates---------------------------------------------------------------------------------

In/Output Resolutsioon...--480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

"Power Supply---------------------------------------------------------------------------------------

ESD Protection Human Body modell-----------------------------------------------------------------------   ±4kV (kontakti tühjendus)

Dimensioon----------------------------------------------------------------------------------------

"Kaal-----------------------------------------------------------------------------------------------

"Operatsioon Temperatuur.........------------------------------------------------------------------------------------------------

"Salvestiit Temperatuur......-------------------------------------------------------------------------------------------------

Elav Alandlikkus------------------------------------------------------------------------------------

Jõutarbimine (Max)-------------------------------------------------------------------------------------
