1.0 Sissejuhatus

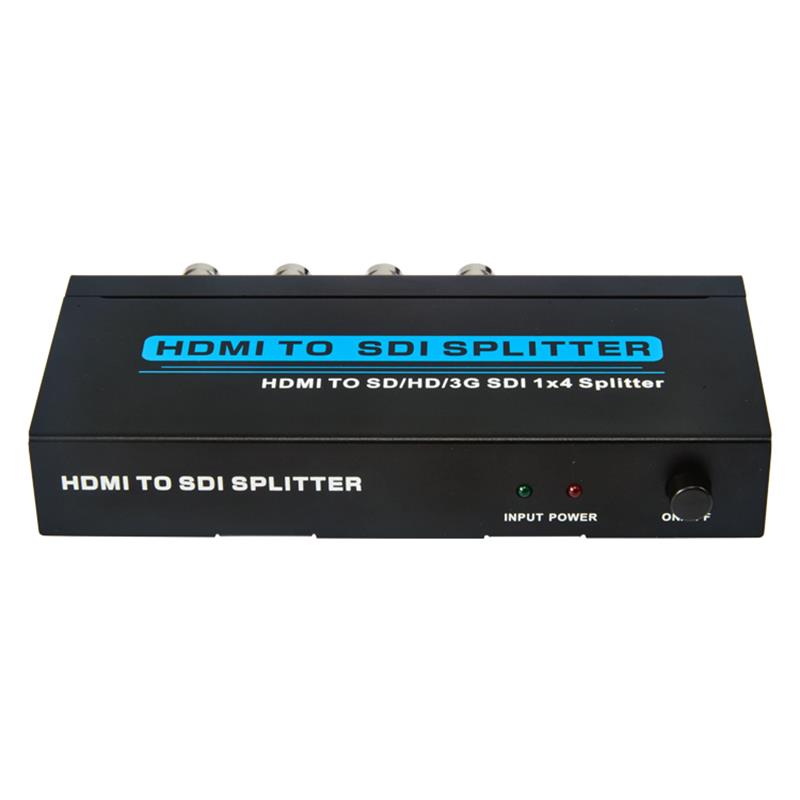

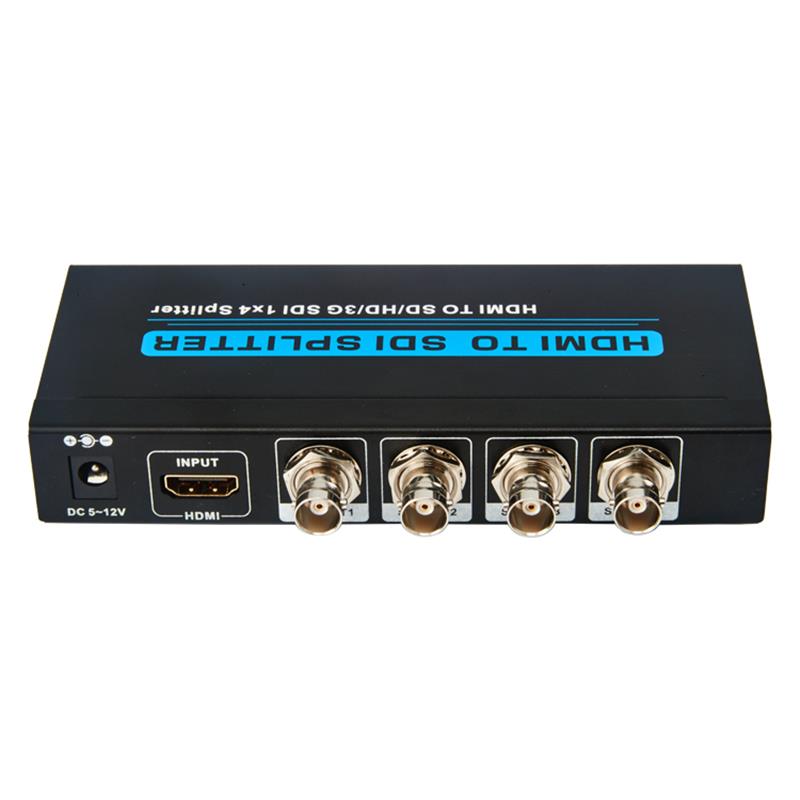

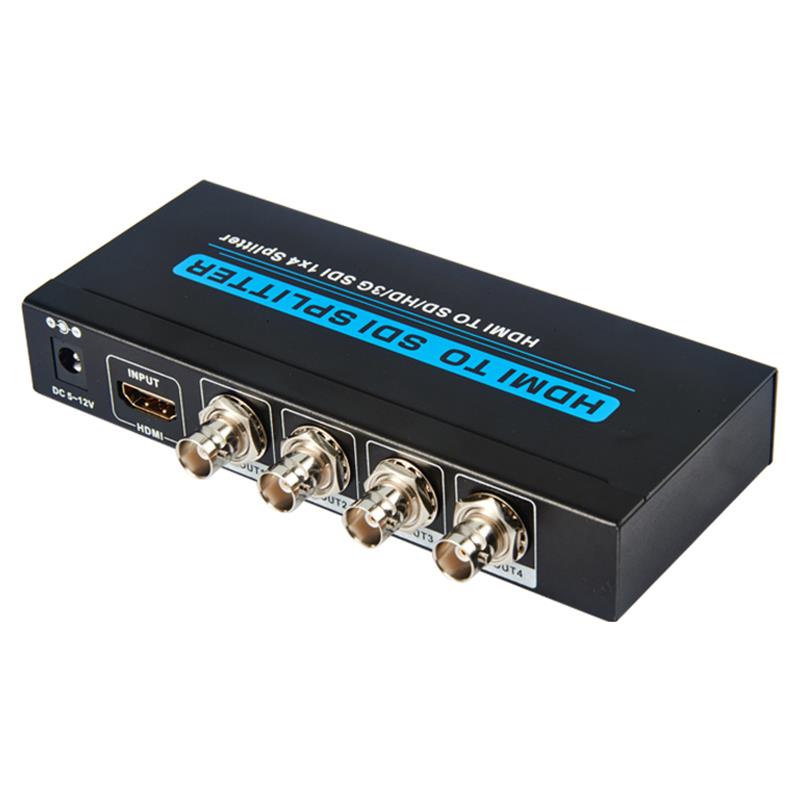

HDMI TO SDI 1_SDIpoolitaja distributsioonid võimaldavad 1 HDMI video allikat kasutada samaaegselt 4 SDI/HD-SDI/3G-SDI kuvades.See toode on sisseehitatud automaatseks identifitseerimiseks ja sobib kokku SD-SDI, HD-SDI, 3G-SDI kõigi SDI signaalide vormingutega.See on toetus 2.97Gbps ribalaius ja toetab kadudeta edastust pikkadel vahemaadel.

2.0 Omadused

Esiteks.         1 HDMI   sisend   signaal   poolitatud   kuni 4   SDI   valamu   seadmed.

Kaks.         Toetab HDMI1.3,HDDCP1.1/1.2

Kolmas.         Toetab 8bit、12bit、24bit、32bit、36bit sügav värv.

4         Toetab HDMI sisendi ajastust: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/59.94/60.

5.         Toetab SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) videovormingut.

Kuues.         Teisendab HDMI signaali SDI- ks:   480i/576i kuni SD-SDI (SMPTE 259M-C, 270 Mbit/s bittides)   720p/1080i kuni HD-SDI (SMPTE 292M, bittides 1.485 Gbit/s või   1.485/1.001 Gbit/s)   1080p kuni 3G-SDI (SMPTE 424M/425M-AB, bittides 2.970 Gbit/s ja   2.970/1.001 Gbit/s)

7.         Sisseehitatud kaabli tasakaal, kella taastamine ja ajam.

Kaheksa.         Toetab resolutsioone kuni 1920& 350;1080/60Hz.

-9.         Toetab signaalide sisend- ja väljundkaugusi kuni 300m SD signaalide puhul, 200m HD signaalide puhul ja 100m 3G signaalide puhul.

Kümnes.   Toetab 5-12V täispinge sisendit.

3.0 pakett

Enne selle seadme kasutamist kontrollige palun pakendi sisu ja veenduge, et pakendil on järgmised esemed:

(1)HDMI TO 1x4 SDI Splitter----------------------------------------------------------------------

(2)5V1A DC Power Supply adapter----------------------------------------------------------------

"Operatsioon Käsitsi-----------------------------------------------------------------------------

4.0 Spetsifikatsioonid

HDMI Version-----------------------------------------------------------------------------------------

HDPP Version...------------------------------------------------------------------------------------------

Splitter Input Port---------------------------------------------------------------------------

"Splitter Output Ports...-----------------------------------------------------------------------

SDI Transmission Rates-----------------------------2.970 Gbit/s ja 2.970/1.001 Gbit/s

In/Output Resolutsioon--480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

"Power Supply...------------------------------------------------------------------------------------

ESD Protection Human Body Model--------------------------------------------------------------------

    ± 4kV (kontakti tühjendus)

Dimensioonid (mm)--------------------------------------------------------------------------------------

"Kaal-----------------------------------------------------------------------------------------------

"Operatsioon Temperatuur......------------------------------------------------------------------------------------------------

"Salvestiit Temperatuur......------------------------------------------------------------------------------------------------

Suhteline niiskus-----------------------------------------------------------------------------------

Jõutarbimine (Max)------------------------------------------------------------------------------------
