Sulam R41

sulamid R41, UNS N07041, Rene41, W.Nr.2.4665, Hynessi sulam R41, J1610, karpenter41

650-900 C vahemikus on sellel kõrge tõmbetugevus, vastupidavus ja libisemisvõime ning hea oksüdeerimisresistentsus.See sobib selliste õhu- ja kosmosesõidukite mootorite kõrgtemperatuursete osade valmistamiseks, mis vajavad tugevat tugevust alla 870_, ning oksüdeerimisresistentsust alla 980?.

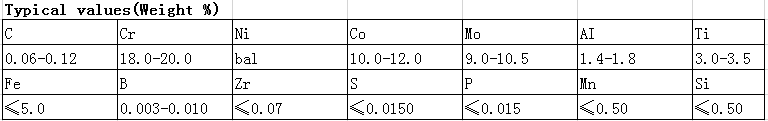

Füüsikalised omadused

Sulatuspunkt: 1316-1371_;

Tihedus: 8.27 g/cm3

Kõvadus:≤363 (HBS)

Magnetiline: < 1.002 H/m

Täitmise standard

AMS 5545

AMS 5712

AMS 5713

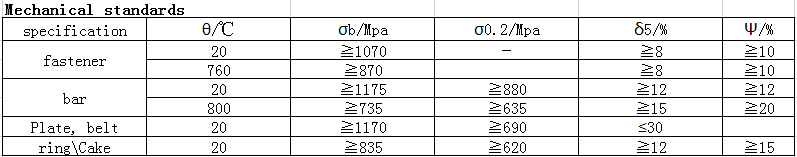

Töötlemine

Formaalsus

Terasest valuplokk tuleb enne sepistamist homogeniseerida ja sepistamiseks vajalik kuumenemiskemperatuur on 1100_; Jah. 1180?.

Osad kuumtöötlemise protsessile

Esiteks.Madalamal temperatuuril töötamisel peavad osad olema suure tõmbetugevusega ja väsimustõhususega, kasutades 1080?, õhu jahutamine +760 ?, 16H, õhu jahutamine

Kaks.Kõrgtemperatuuril töötamisel, mis nõuab kõrget termilist tugevust, on termilise töötluse spetsifikatsioon 1180?, õhu jahutamine +900_͊ 4H, õhu jahutamine.

Keevituse protsess

Sulameid saab keevitada liitmise, difusioonkeevituse, hõõrdumise ja muude meetodite abil.

Rakenduse väli

l Aeromootorite komponendid

l Mootori kompressorketas, turbiinketas, kanderõngas

l Vastuvõtja, ülelaadur, turbiinrattad

l Afterfier’i osad ja kinnitusdetailid

l Kinnitusdetailid ja plaadikeevituse laagriosad
