1.0 Sissejuhatus

See HDBaset 2.0 Saatja ja Vastuvõtja komplekt võib saata mittekomplektse 4K UHD video ja heli ühe Cat.5e/6/7 kaabli üle 100m, kus on RS-232 ja IR pordid.Sõltumatu väline digitaal- ja analoogne heliedastuse võimalus annab kasutajatele täiendavat mugavust täiendavate audio ühenduste puhul.See süsteem võimaldab ühendada ka iga USB masina, võimaldades USB ühendust 4 USB portidega KVM rakenduses.

Integreeritud 12V POC toetus annab kasutajale või vastuvõtjale võimsust edastajast või vastuvõtjast, kõrvaldades vajaduse kasutada vastuvõtja jaoks eraldi toiteallikat.

2.0   Omadused

1.Toetab ühe Cat.6/7 kaabli abil üles ehitatud kõrgtihedat HDT 2.0 spetsifikatsiooni   kuni 100m/328ft ja Cat.5e kaabel kuni 90m/295ft

2.HDPEST 5Play⃰aLähenemine: High-Definition (HD) Video ja Audio; USB,12V POC ja Control (Bi-directional IR/ RS-232 läbimine)

3.HDMI 3D- ga & 4K@30Hz (YUV 4:2:0) toetus, DVI 1.0 kompaktSupport   IR ülekanne.

4.HDPC 2.0 nõuetele vastav.

5.Toetab HD audio vormingute läbimist: LPCM 2.0/5.1/7.1, Bitstream; ja HD bitstream.

Kuues.Toetab RS-232 baud määrasid 110~115200bps.

7.Toetab USB2.0

Kaheksa.Toetab analoogheli läbimist.

3.0 Pakendi manused

Kui te oma ekstrakti esimest korda lahti pakite, kontrollige, kas lisatud on järgmised tooted:

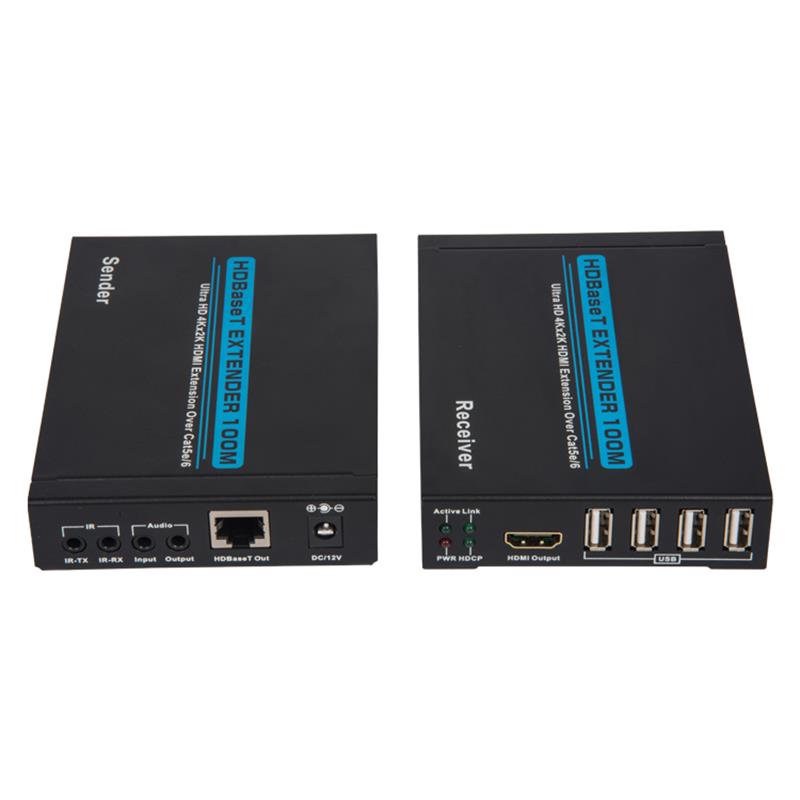

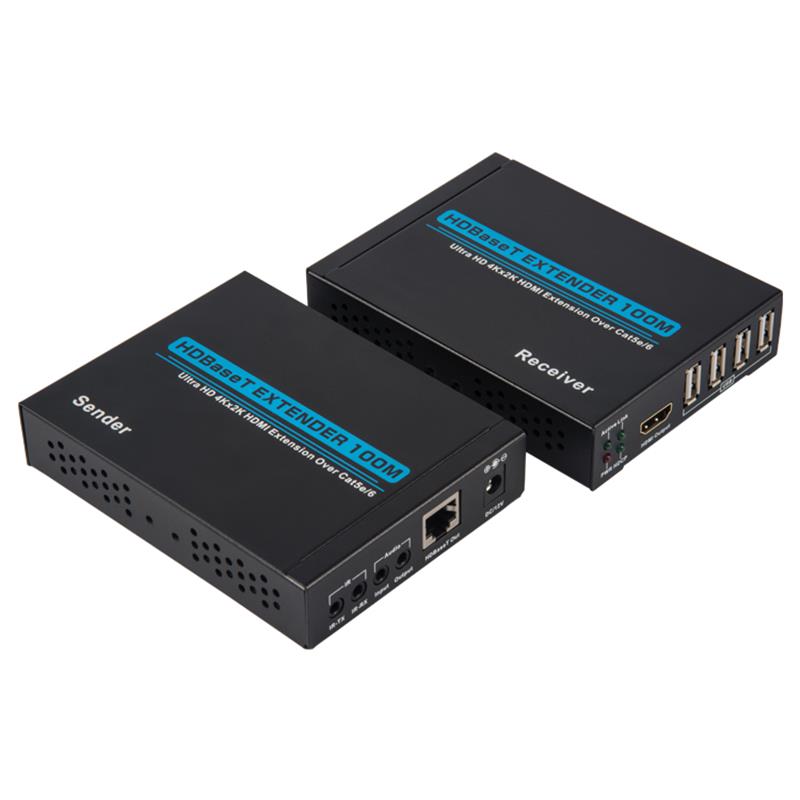

HDMI Extender Transmitter-----------------------------------------------------------------------------

HDMI Extender Receiver-----------------------------------------------------------------------------

"R transmitter---------------------------------------------------------------------------------------

"IR Receiver--------------------------------------------------------------------------------------

12V 2A DC Power Supply adapter----------------------------------------------------------------------

Operatsioon Käsitsi-----------------------------------------------------------------------------------

3.5mm Audio kaabel----------------------------------------------------------------------------------

4.0 Spetsifikatsioonid

HDMI   ------------------------------------------------------------------------- HDMI 1.4

HDPX   -------------------------------------------------------------------------- HDPX   2.0

Video   --------------------------------------------------------------------------- 10G

HDMI   lahutus   "Toetatud...----------------------------------------------------------------- 1920*1080@60Hz/ 1920*1080   3D@60Hz/ 1080P@ 120Hz/ 4K2K@ 30Hz/ 4K2K@30Hz(4:2:0)

HDMI   ...------------------------------------------------------------------------- Tüüp   A, 19 pin, naine

Toimimine   "temperaure...----------------------------------------------------------------- _; ? 50 _;

Suhteline   Niiskus..............................................------------------------------------------------ _;   95%(kondenseerumiseta)

Jõud   Toitu--------------------------------------------------------------------- 12V/2A   DC*1pcs
