Tänan, et meie toote ostsid.Ohutuse tagamiseks ning paljude aastate ja\#39; toote probleemivaba kasutamine, lugege palun kasutusjuhend enne selle toote kasutamist hoolikalt läbi.

1.0 KIRJELDUS

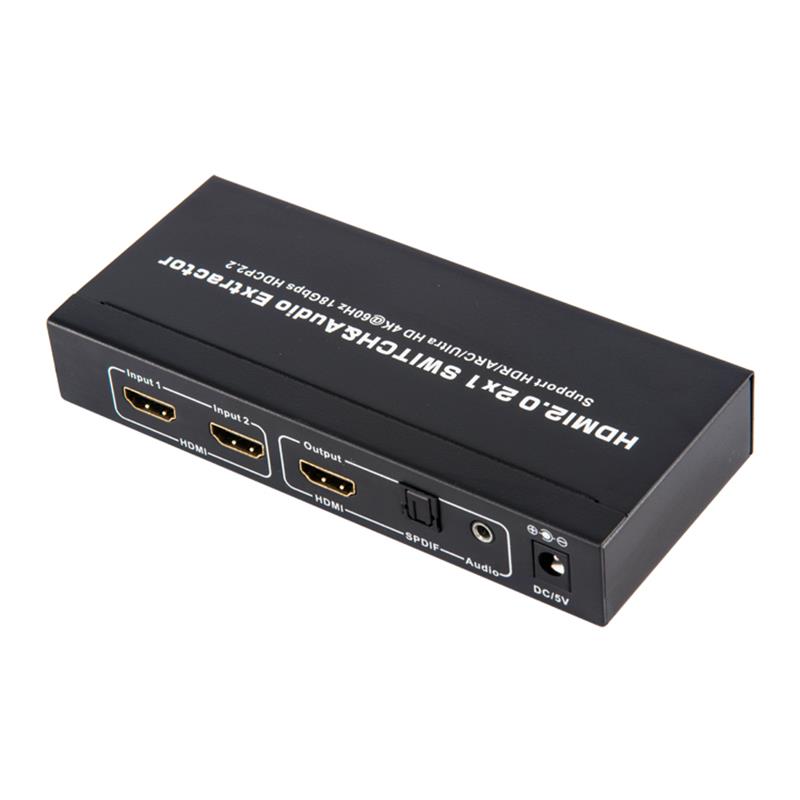

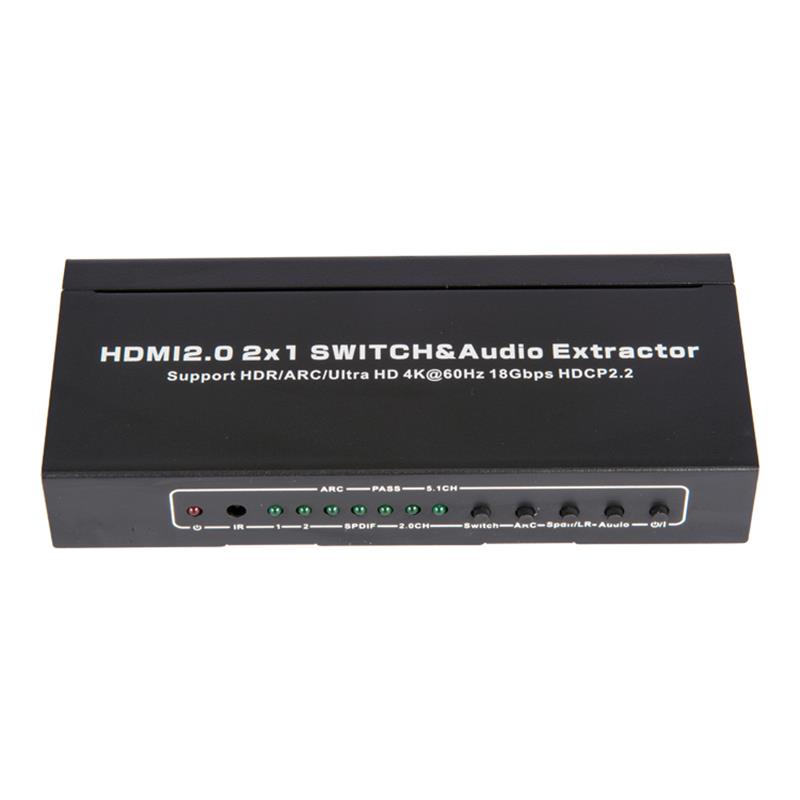

Seade on üks paljudest portidest HDMI Audio Extractor, mis toetab HDR, ARC, 3D ja 4KX2K, mis võib kergesti vahetada mitu HD allikat või ühe MHL-i tarka allikat ühe HD kuvari vastu.Samuti toetab mõni sisendallikas SPDIF ja LR audio väljundkanali heli ekstrakti.Lüliti toetab ARC funktsiooni, mis saab teha TV heli tagasi AV vastuvõtja.

2.0 FEATAURID

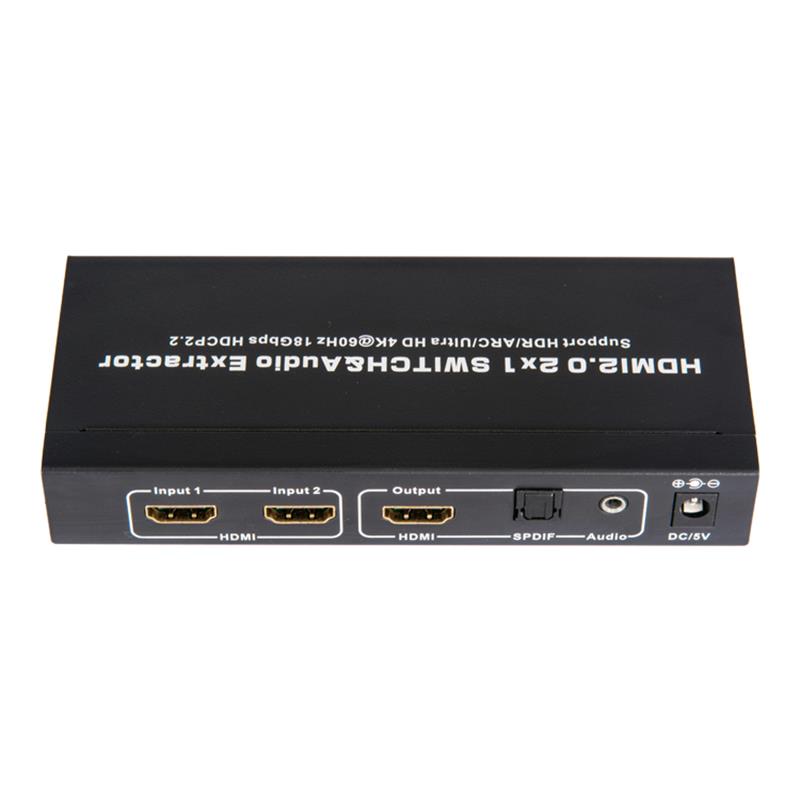

Esiteks.Sisend: HDMI x 2(HDMI/MHL 1 port toetab MHL- i).

Kaks.Väljund: HDMI x 1, Toslink /SPDIF x 1, AUDIO x 1.

Kolmas.Lülitumine toimub automaatselt, kui sadamates on signaal olemas;

4vastab HDMI2.0, HDP2.2 ja DVI 1.0 nõuetele;

5.Toetav video vorming kuni 4k2k@ 30Hz koos 24bit RGB/YcbCR

  4:4:4/YCBCR4:4:4,4,ja kuni 4k2k@ 60Hz koos 12bit YCBCR 4:4:4,4,4;

7.Toetab 12-bitist sügavat värvi kanali kohta, maksimaalselt 36-bitist kõiki kanaleid.

Kaheksa.Toetab 3.0Gbps TMDS/600MHz piksli kellakurss kanali kohta, maksimaalne

  Kogu TMDS läbilaskevõime on 18GBP.

-9.Toetab tihendamata heli, näiteks LPCM.

10.Toetab tihendatud audiot, nagu DTS Digital, Dolby Digital, DTS-HD,

    ja Dolby True HD.

12.Toetab HDMI läbimist.

13.Toetab kuni 7.1CH digitaalset ümbritsemist HDMI väljundiga.

14.Toetab kuni 5.1CH digitaalset ümbritsevat Toslinki väljundit.

15.Toetab kuni 2.0 kanaliga analoog stereot Stereo väljundis.

16.Toetab standardheli, DSD audio ja HD(HBR) audio.

17.Toetab ARC(Audio Return Channel).

3.0 PAKENDI JUURDEPÄÄSUD

1.HDMI/MHL Audio Extractor ----------1 PCS

2.Kasutaja manuaal-----------------------------------------------------------------

3.Energiavarustus--------------------------------------------------------------------

4.Kaugjuhtimine----------------------------------------------------------------------

4.0 KOHALDAMINE

See lülitab välja mitmeid marsruute, kus HDMI signaalid on pärit lähteseadmest, nagu DVD, Satelliit Receiver, Set- top Box, DV kaamera, A/V vastuvõtja ja muu HDMI seade, mis võimaldab suure definitsiooni kuvaseadet, näiteks HDTV ja HDFlat MI paneeli kuva.

5.0 KUIDAS SEE töötab

Esiteks.Kasuta HDMI kaablit, et ühendada HD allikas HDMI sisendi pordiga.

Kaks.Kasuta HDMI kaablit, et ühendada HD kuva HDMI väljundi pordiga.

Kolmas.Heliühenduse puhul vali üks järgmistest võimalustest.

  a.HDMI läbimise kasutamiseks kasuta HDMI kaablit etapist 2 kuni   Ühenda helivastuvõtja HDMI väljundi pordiga.Sinu heli   Vastuvõtja peab väljastama videosignaali sinu HD kuvarile.

  b.Toslinki kasutamiseks kasuta Toslinki kaablit, et ühendada see heliseadmetega.(Märkus: Toslink ei toeta Dolby Digital Plus’i.Palun vaheta.   sisendallikas&\35;39;audiovälve vajaduse korral teistsugusesse seadistusse.)

  c.Coaxiali kasutamiseks kasuta Coaxial kaablit, et ühendada Stereo audio   seadmed.

4Ühenda vooluadapter lahti.

5.Märkus: Kui kasutatakse Toslink kaabel, veenduge, et kummist kaitsev   otsakate on enne ühendamist mõlemast otsast juba eemaldatud   need seadmetele.

6.0 Tehnilised parameetrid

HDMI Source Input Port---------------------------------------------------------------------------------

Kuva Device Output Port---------------------------------------------------------------------------------

"Source Port Connectitor...----------------------------------------------------------------------------

Kuva Device Port Connectitor--------------------------------------------------------------------------

HDPP Compliant---------------------------------------------------------------------------------------

"Single Link Range...------------------------------------------------------------------------------------------

"Sisend Videosignaal...----------------------------------------------------------------------------------------

Sisene DDC signaal-----------------------------------------------------------------------------------------

"Deep Color------------------------------------------------------------------------------------------

HDMI Version------------------------------------------------------------------------------------------   4Kx2K@ 50/60Hz

Audio väljund...--HDMI läbimine;Up kuni 7.1CH;SPDIF väljund kuni 5.1 ch;3.5mm stereo väljundaudio

"Ridweath------------------------------------------------------------------------------------------

Anna märku Speed----------------------------------------------------------------------------------------

Kui pikk on sisendkaabel-----------------------------------------------------------------------------   Cable at1080P@ 24bit 60Hz

Väljalaskekaabel----------------------------------------------------------"880450ft/15m 24 AWG HDMI suure kiirusega   Cable at1080P@ 24bit 60Hz

Kaabli standard-------------------------------------------------------------------------------------

Vertical Saquency Range---------------------------------------------------------------------------------

Võimsuse tarbimine--------------------------------------------------------------------------------------

Operatsioon Temperatuur-------------------------------------------------------------------------------------------

"Töötav Pinge..................................................................................................." "DC 5V."

"Power Adaptor------------------------------------------------------------------------------------------

"Net Weight---------------------------------------------------------------------------------------------

Dimensioon: L*W*H(mm)-------------------------------------------------------------------------------------------

7.0 Paigaldus ja ettevaatusabinõud

Et vältida elektrilööki, toote kahjustusi ja kaitsta teie ohutust, pange tähele järgmist:

1

  Raputa neid.

2.Seadmeid ei tohi paigutada päikese, vihma ja niiskuse alla või

  määratlemata keskkond.

3.Vedelad esemed ei tohi olla seadmel.

4.Ärge paigaldage seadmeid soojusallikate, näiteks tule, võimsuse või muu läheduses.

  võimendid, mis toodavad soojust.

5.Seadme juurde ei tohi lisada metalli ega muid esemeid lisaks

    kaablite ühendamine sadamatesse.

6.Ärge lammutage seadmeid ise — seda peab hooldama

  professionaalsed hooldustöötajad.
