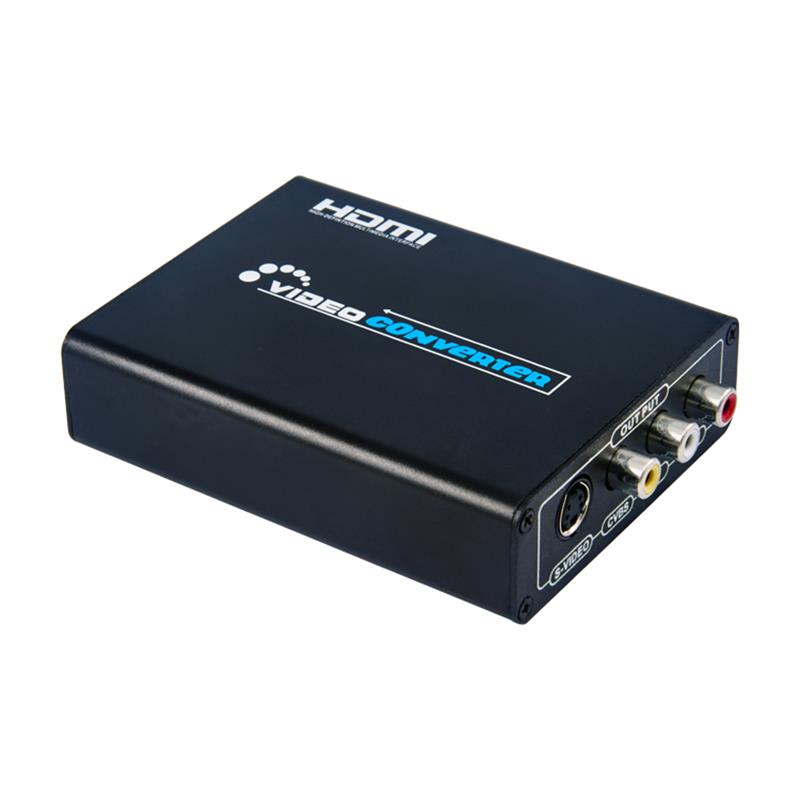

1.0 SISSEJUHATUS

HDMI CVBSi või S-video signaali konverteriks, mis konverteerib HDMI videosignaali või helisignaali AV (CVBS) komposiitvideosignaaliks ning FL/ FR stereosignaalideks ja s-videosignaalideks.samal ajal toetada DVI süsteemi kõrval signaale.Aidata kasutajatel teisendada HDMI videosignaali kõrge kvaliteet normaalseks CVBS signaaliks (standarddefinitsioon 480i, 576i,) või s-video signaaliks.Nii et see saab mängida TV, VHS VCR, DVD salvestajad, jne. Toetus NTSC ja PAL kaks TV formaat.

2.0 FEATAURID

Esiteks.Riistvara teisendamine, pistik ja mängida ilma tarkvara draiver

Kaks.Sobiv HDMI1.3

Kolmas.Toetus NTSC ja PAL kaks standardset TV vormingut

4Üks HDMI sisend, üks AV väljund, üks stereoväljund

  Sisendid: HDMI x 1

  Väljundid: CVBS x 1; L / R x 1 S- video x 1

5.HDMI sisend: 480P, 576P, 720P, 1080I, 1080P $60Hz

Kuues.ühilduv DVI-režiimiga 800&350;120,1024x768,1280& 35; 120;720,1280& 350;1024， 1920& 35; 120;1080/@60hz

7.Toeta HDPC protokolli, toeta HDMI 1.3

Kaheksa.CVBS väljund: 480I, 576I

-9.Audio väljund: L/R kanalid

10.S-video OUTPUT: möödapääs

11.Mõõtmed_;110mm(W)x84mm(D)x 28mm(H)

3.0 PAKENDI JUURDEPÄÄSUD:

Kui te oma ekstrakti esimest korda lahti pakite, kontrollige, kas lisatud on järgmised tooted:

1.HDMI TO CVBS/S-Video COVERTER----------------1 PCS

2.Kasutaja manuaal---------------------------------------------------------------------------

3.Energia allikas-----------------------------------------------------------------------------

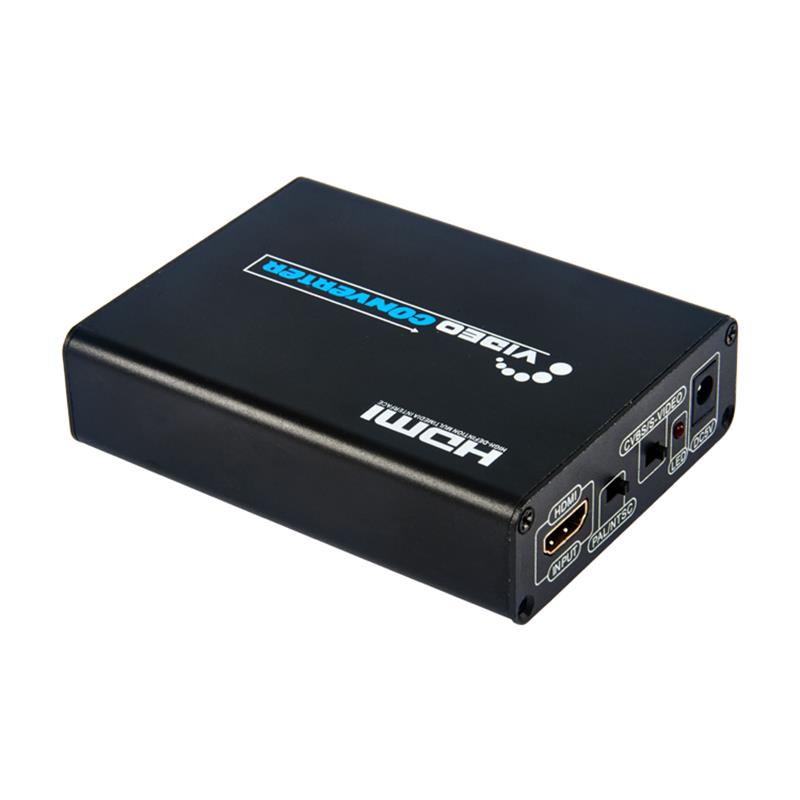

4.0 PANELI KIRJELDUSED

HDMI Input--------------------------------------------------------------------------------

PAL'NTSC-------------------------------------------------------------------

A/V S-Video-----------------------------------------------------------------------------

Võimsus, LED----------------------------------------------------------------------------

"DC 5V...-----------------------------------------------------------------------------------

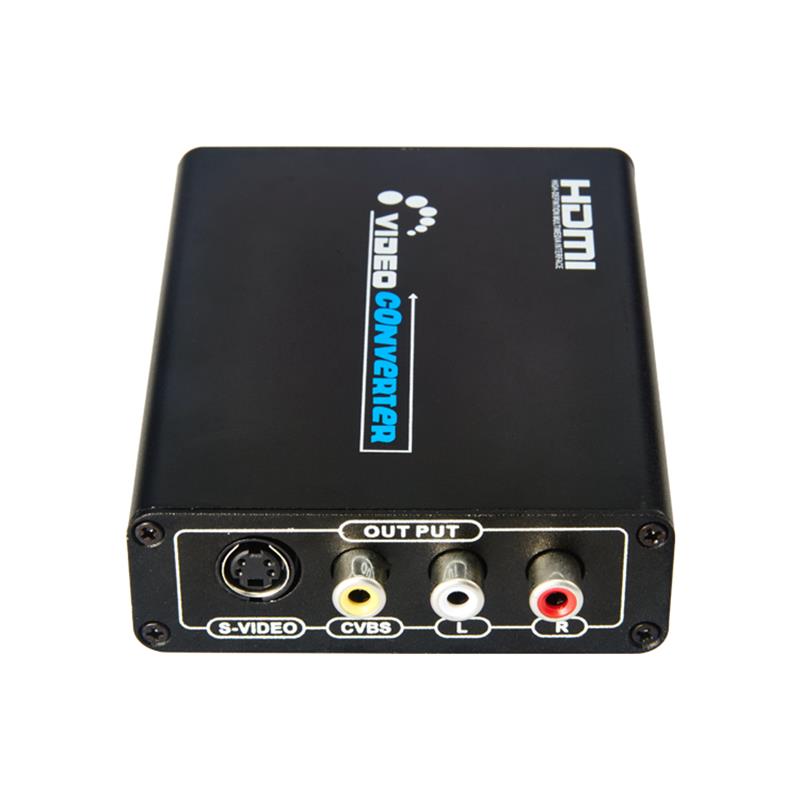

S-Video OUTPUT----------------------------------------------------------------------------

"A/V OUTPUT------------------------------------------------------------------   CVBS- liides(NTSC/ PAL on saadaval)

5.0 KOHALDAMISALAD

A. Tsiviiltööstus: top-top kastid, XBOX360, PS3, kõrge definitsiooniga mängijad.

B. Tööstussektor: kõrge definitsiooniga kaamera, videokaamera, millel on ühine kuvaseade, vähendab selle asemel suure ekraaniga HDMI telekaamerasid, et vähendada kulusid ja ruumi.

6.0 ÜHENDUS JA OPERAAT

6.01 Ühenda HDMI kaabel HDMI signaali allika ja HDMI INPUT vahel   konverter (konverter).

6.02 Ühendada A/V kaabel konverteri ja A/V kuvari vahel.

6.03 Ühendada S-video kaabel konverteri ja S-video kuvari vahel.

6.04 Ühenda vooluadapter konverteri ja väljalaskeava vahel.Ava uks.   HDMI signaali allika ja kuva toiteallikas.Vali   vastavad sisendavad pordid, siis see töötab.

7.0 OSALINE KONTROLL:

Signaali väljund puudub

A     Kui LED-toiteindikaator ei ole hele, kontrollige, kas sisendjuurdepääs võrgutoiteallikale (AC110 ~220V). Kui väline toiteallikas LED ei sütti, kontrollige, kas elektrooniline vahetus toimub.Või väline jõud

    halb varustamine

B     LED-valgus, kontrolli, et HDMI väljundseade on seadistatud HDMI väljundisse, HDMI kaablisse kahjustuste tekitamiseks, AV kuvamisseadmetesse, olenemata sellest, kas need on lõigatud AV (CVBS) kanalile või mitte

Värvi pole

A     Kontrolli AV kaabli kahjustusi või mitte.

B     NTSC- PAL vormingud ilma vastava NTSC või PAL TV

8.0 PAIGALDAMINE JA ETTEVAATUSED

Et vältida elektrilööki, toote kahjustusi ja kaitsta teie ohutust, pange tähele järgmist:

Esiteks.       Palun ühendage või ühendage signaaljuhtmed aeglaselt ja ärge sageli ühendage neid, ühendage neid lahti või raputage neid.

Kaks.       Seadmeid ei tohi paigutada päikese, vihma ega niiske ega muutumatu keskkonna alla.

Kolmas.       Vedelikke esemeid ei tohi varustuse peale panna.

4       Ärge paigaldage seadmeid soojusallikate lähedale, nagu näiteks tuli, võimsus või muud soojust tekitavad võimendid.

5.       Lisaks kaablite ühendamisele sadamatesse ei tohi lisada seadmeid ega muid esemeid.

Kuues.       Ärge lammutage seadmeid ise, seda peavad hooldama professionaalsed hooldustöötajad, kes seda kasutavad.
