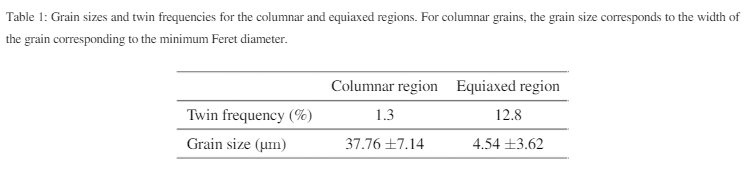

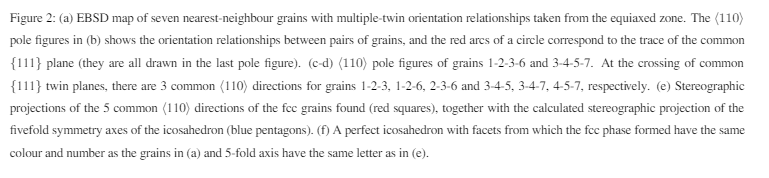

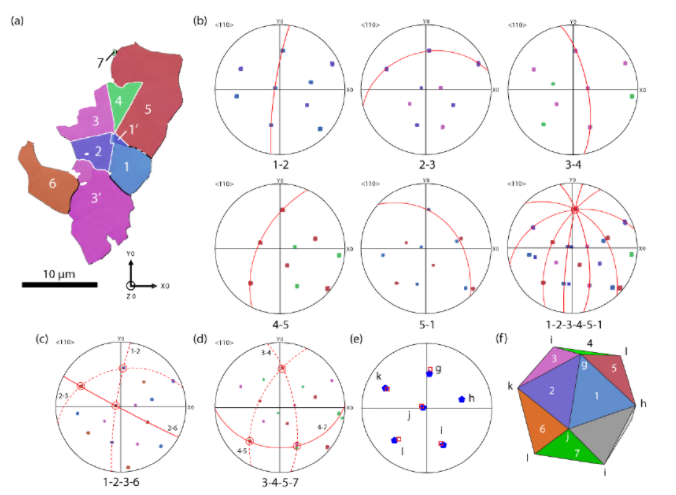

Mitu lähima andmekogumit naabri terad 103;mitu-kahesuunalisi seoseid (OR) on leitud võrdteljega tsoonist.Joonis 2(a) näitab terade kogumit mestimissuunitlusega suhetes, mis on saadud kõrgelt&#resolutsiooni EBSD kaart, ja tähistatud 1 kuni 7.h110ipolefiJoonis 2(b) on esitatud arvud, mis näitavad nende vastastikuseid kaksikuid.-d) vader-101;Ringi punane kaar on jälg nende ühisest {111}tasapinnast.Iga joonisel 2.b esitatud terapaari vahel pööratakse tavapärast (111)tasapinnat 70.5 deg. ümber ühise h110disrektsiooni, mida näitab punane ring vader-101;kogu postfib) raamid on kõrvutatud.Terade paarid (1), 2, 3-4,4-5 näitab ideaalseid kahesuunalisi suhteid (OR).Terade orientatsiooni suhe 5–1 vastab sellele, mida Kurtuldu et al. defin kui lähedal-twin OR: twin OR ja rotatsioon umbes 7–8 deg ümber ühise h110disrektion.See viieterade kogum on kooskõlas dekaeederi sümmeetriaga terade 1 ja 5 puhul, mis vastavad 7.5 degi vaikimisi ava nurgale. See pöörlemis vastab ikosaeeederi (360 deg) ja 5 regulaarse Fcc struktuuri (352.5.deg) tetrahedra kumuleeritud nurga erinevusele. Leiti ka muid teri.on ette nähtud mestimis VÕI üks viiest teraviljast, mis on esitatudfilõu ja 4 täiendavat (110), mis on ühised vähemalt kolmele terale, nagu näidatud joonisel 2(c) ja-d.-Kuue tähega teral on kaksik OR teraga 2 ja neil on ühine h110 iaxis teradega 1 ja 3;7-sildisel teral on kaks OR-i teraga 4 ja neil on ühine h110 iaxis teradega 3 ja 5.Viled 6 ja 7 on lähedal twin OR (ei ole esindatudfigur).h110 ioolfiJoonisel 2(e esitatud gur näitab fcc terade 5-t ühist h110 hälvet koos arvutusliku stereograafilise projektsioonigafiikosaeederi sümmeetriliste telgede virre.Täiuslik ikosaeeder on näidatud ka joonis 2(f) koos tahkudega, mis on põhjustanud fcc terad sama värvi ja arv joonis 2(a).See pettusfirms nagu Al

 based ja Au ISRO aluseks olevad sulamid-vahendatud tuumamehhanism kehtib fcc nikli kohta 718 sulamis.-In Al-Zn ja Au-Cu.

     Ag sulamid, ISRO esinemine vedelikus on esile kutsutud vastavalt Cr ja Ir minutites.Al-is on leitud ikosaeederi ehitusplokke sisaldavaid heakskiidetud etappe-Cr süsteem ja mõned Au-rikas Tsai-tüüp ikosaeeder quasicrystals (i-QC), kuid ei ole teada Ni-rikas i-QC.Samuti, ei mingit erilistfic element on lisatud ja mikrokonstruktsioonid on saadud selle töö käigus kaubandusliku nikli sulamist 718 traat.Nagu näitab Zollinger et al.kiire töötlemine ISRO-mis sisaldavad sulameid, võivad viia spinmodaali-nagu vedela faasi lagunemine, mis viib lokaalsete heterogeensusteni vedelas faasis.ISRO toime heterogeensele lokaalsele tellimisele on samuti näidanud ab-initio molekulaardünaamika simulatsioonid Al-ZQShortcut-Cr. Praeguses töös e i pruugi kohaliku heterogeensuse, mis viib ikosaeederi klastrite tekkimiseni vedelikus, olla olemuslik, st see on tingitud eripärast.fic keemiline element (näiteks süsiniku lisamine Al-Zn sulamid, mis viivad Cr-ni-tsentreeritud ikosahedra), kuid põhjustatud kiire sulamine ja solidifijärelturu protsessidele omased katioontingimused.Kütte määr on üldises vahemikus 1–8.104K-s, n−1kiht, et osaliselt remelti on vähe aega tellitud fcc faasi korratu vedeliku üleminek, mis võib viia osaliselt korratud vedeliku või isegi metatabel lühike-vahemiku järjekordfikanded, sealhulgas ISRO teatud osa.Seda hüpoteesi saab kinnitada veerul põhineva analüüsi abil-kuni/tasakaalustatud üleminek (CET).-②-②-②
