4.2.Soojustöötlus ja anisotroopia mõjud roomajate omadustele

Esiteks, me kaalusime teravilja morfoloogia mõju roomavatele omadustele.In a-ehitatud seisund, nii HX kui HX-eksemplarid, millel on sügisene terakoosseis (joonis 5).Veeru terade moodustumine on lisaainete toodetud materjalides loomulik nähtus.Seda on tõestanud paljud teadlased erinevates sulamites [28,29].Veeru terade puhul on tegemist peamiselt epitaksilise teravilja kasvuga, mis tuleneb kihist.-kuni-kihtide moodustamine kiire kuumutamise ja jahutamisega SLM protsessi ajal [30].On hästi teada, et materjalil, millel on kolumni terade morfoloogia, on paremad hiilivad omadused [31].Kuigi HX-a kui-Ehitatud isendil oli palju pragusid, see näitas paremat hiilimisvõimet kui HX proov.The HX-vertikaalne eksemplar?i roomamise omadused näitasid 1.46 korda pikemat roomamise kestust kui HX vertikaalne eksemplar-ehitatud seisund (joonis 10a).Lisaks on HX-s ütriumi lisamine-isend, mis on moodustanud Y- ja Si-oksiidid (joonis 4) ja pikem roomamisaeg võrreldes HX-isendiga.Horisontaalse ala libisemise omadused kui-ehitatud näidis on esitatud joonisel 10b.Horisontaalsetes isendites on HX-Üks eksemplar näitas, et ta on madalam kui HX-proov.See on tingitud pragude esinemise suhtes risti stressitelg (joonis 1b).Selle tulemusena on HX proovgpragude arvu vähenemine (joonis 1a) oli pikem kui HX-üks eksemplar.Kuid kuna pragude ja kolumaari terade morfoloogia on-Ehitatud seisund, anisotroopilised jõledusomadused valitsesid nii HX kui HX-üks eksemplar.Lahuse töötlemine muutis HX ja HX mikrostruktuure-üks eksemplar.Pärast lahuse kuumtöötlemist näitas HX-proov võrdset morfoloogiat ja orientatsioon muutus juhuslikuks (joonis 8a).Aga teisest küljest, HX-üks isend säilitas veeru morfoloogia (joonis 8b).HX-i SEM analüüs (SEM)-a kui-teravilja piiri juures võetud proov näitas karbiidide moodustumist teravilja piiril, mis näitab, et terapiiri pinnimiefekt säilitas kolumari terade morfoloogia (joonis 7a).FE-SEM analüüs viidi läbi teravilja piirjoonte juures, mis asub HX-s-ST isend, et leida piirdest faasid.MC (Si, Y), (Mo, W)6C ja Cr23C6 karbiidid, mis on moodustatud terapiiril (joonis 7b).Karbide poolt nülitud terapiir säilitab lõpuks kolumni terade morfoloogia.Teine oluline erinevus HX ja HX-ST isendid on M6C karbiidide moodustumine HX sees-proov’s terad (joonis 9a).Ütrium soodustab peene Mo suurt tihedust.-rohked karbiidid ja suurem oksiid terade sees (joonis 9a).Libista elu piki HX vertikaalset suunda-ST-proov (29.6.h) oli kaheksa korda parem kui HX ST-proovi proov, ning kreeprupture pikenemine muutus peaaegu kaks korda suuremaks kui HX ST-proovi puhul (joonis 10c).The HX-ST eksemplar’s terade morfoloogia oli sarnane otseselt tahkestatud (DS) Ni omadega.-supersulamid [29].Tera piirded, mis on tavalise stressiteljega, on tavaliselt pragude initsieerimise kohad tavapäraselt valatud supersulamites.Seepärast parandab kolumniterade morfoloogia roomavat elu.Seega, HX-ST vertikaalne eksemplar ilmutas paremaid hiilimisvõimeid kui HX ST vertikaalne eksemplar.Teisest küljest tõi HX ST libisemiskatse kaasa madala libisemise eluea ja produktiivsuse, sest HX ST proovis leidus ekvivalentset teramorfoloogiat.On kaks täiendavat põhjust, miks roomaja elu paranemine HX-ST vertikaalne eksemplar.Esiteks mõjutab M6C karbiidide moodustumine HXa näidise (joonis 9a) terade sees ka nihke eluea paranemist HX-s.-ST vertikaalne eksemplar.Teiseks on Y- ja Si-oksiidid stabiilsed isegi kõrgematel temperatuuridel;nad parandavad ka roomajate vastupanu, takistades nihestust;Lisaks sellele kontrollivad teravilja piirpiirdeaiaadid libisevat terapiiri, mille tulemuseks on madalam nihkumiskiirus HX-s-näidis (joonis 13).

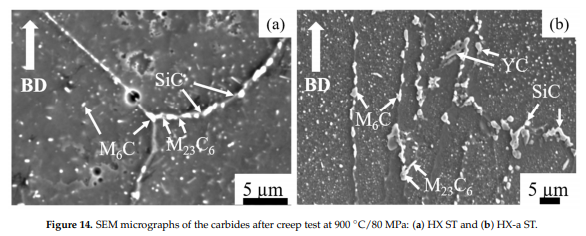

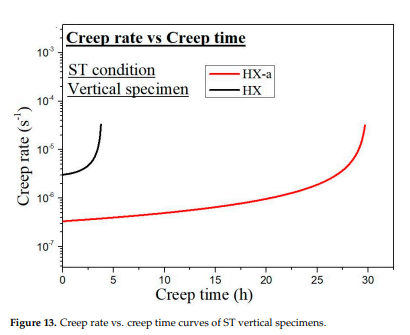

Lisaks sellele põhjustab pidev karbiidide moodustumine terapiiri juures (joonis 14a) väikese duktiivsuse;Kuna karbiidid on crack’i tuumade taandumise järel haprad faasid, levib see kiiresti, vähendades pikenemist (joonis 10c).Joonise 6d ja joonise 14b võrdluse põhjal suurenes diskreetkarbiid siiski nihkumiskatse ajal HX-s.-ST ja täiustatud libisemiskindlus, sest need karbiidid (joonis 14b) ei lase libiseda viljapiiridel ja sellest tulenev pragude moodustumine.Horisontaalse lahuse kuumusega viidi läbi ka libisemiskatse-töödeldud isendid.In HX-näidis (joonis 1b), need praod joonduvad risti stressitelje suhtes ning pragu tipu puhul suureneb stressikontsentratsioon.Lihtsa crack levimise tulemuseks on madala libisemise omadused.HX horisontaalne eksemplar näitas paremat libisemise elu kui HX-horisontaalne eksemplar (joonis 10d), sest esimesel oli vähem pragusid (joonis 1a).
