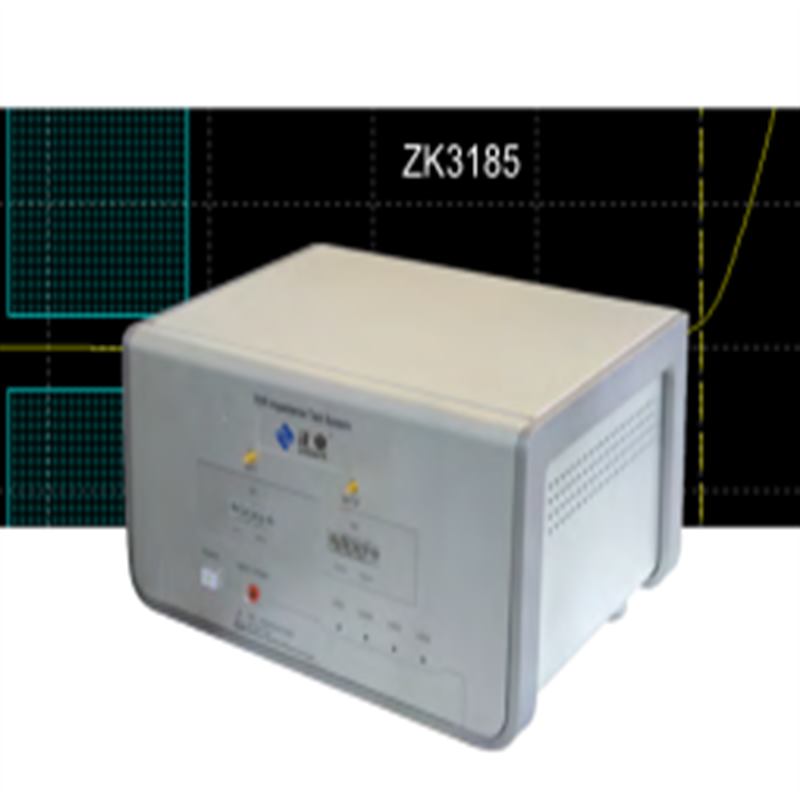

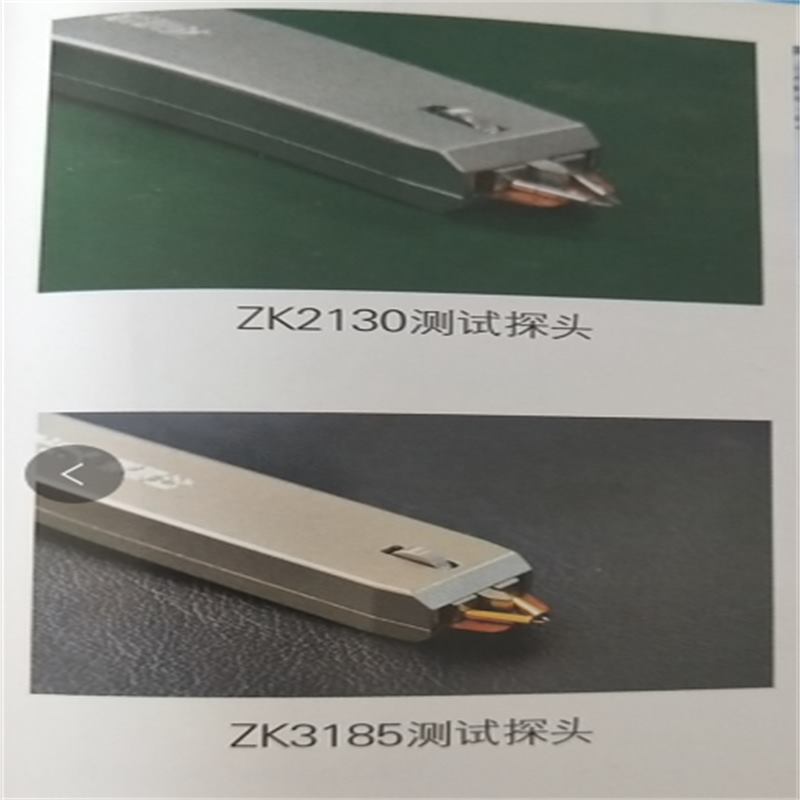

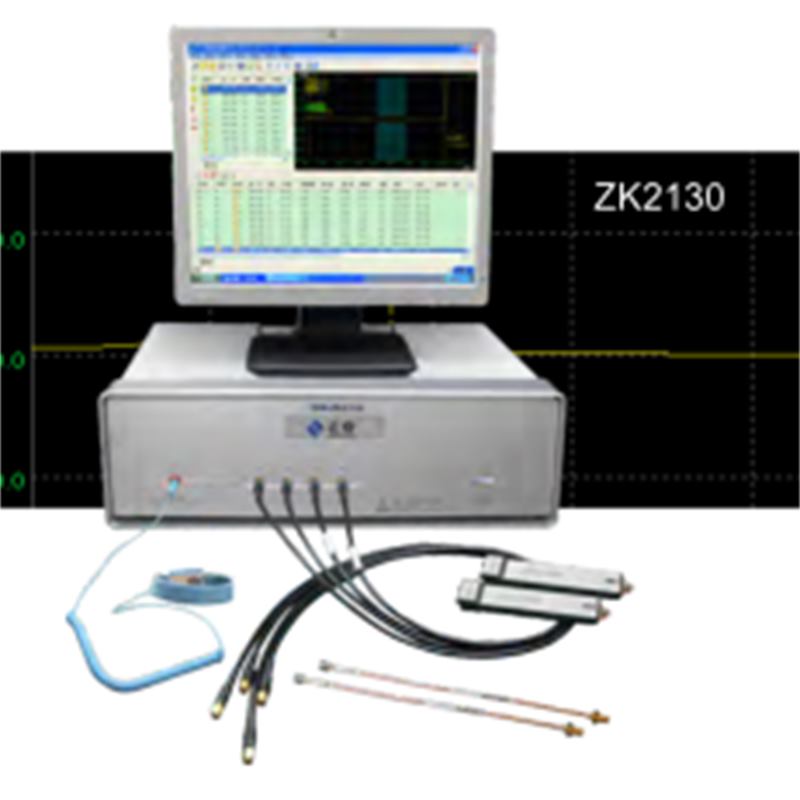

PCB   Ionstraim Tástála Impleachta TDR (ZK2130 / ZK3185)

ÚSÁID

Úsáidtear an ionstraim chun tástáil a dhéanamh ar pharaiméadair bacainní agus S ar bhoird chiorcaid ardmhinicíochta a sholáthraíonn réiteach caighdeánach, cruinn agus eacnamaíoch do Déantóirí PCB. Tá sé infheidhme freisin maidir le tástáil bac ar sreang agus ar chábla.

SAINTRÉITHE

1. Beachtas: Glacadh le cruinneas ard-bheachtais, lasc comhaiseach ardmhinicíochta, agus machnamh ar an am-am, sampláil ardtaifigh sioncrónach agus teicnící calabraithe ilphointe.

2. Éifeachtach: Nós imeachta tástála atá comhtháite, oibríocht il-chnaipe il-tasctha.

3. Speisialtachtaí: Taispeánann taispeántais anailís tonnfhoirm, anailís ar shonraí staitistiúla, taifeadtar sonraí tástála go huathoibríoch, gintear tuairisc tástála agus cló go huathoibríoch, oscailte calabrú.

PARAMETER TEICNIÚIL

MÍRE                                                 ZK2130                                   ZK3185

Cruinneas a Thomhas                                       ± 1% (50Ω)

Ráta Braite                                                 ≦ 1S / pointe

Cuspóirí     Neamhchlaontacht Rialaithe

                Raon Tomhais         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Raon Tomhais               0.05m ~ 2m                               0.02m ~ 2m

Bandaleithid Tonn                                 3GHz                   0.1GH ~ 8.5GH

Tástáil Caillteanais                                                 /                         Tomhas Paraiméadair S

Raon Dinimiciúil                                       /                       Feidhmíocht Fhíor-Airteagal Trialach intomhaiste: > 100dB
