1. Materials agus Modhanna

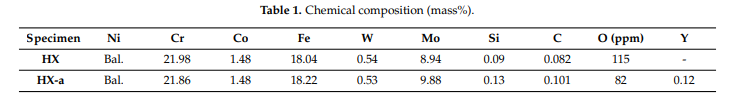

The cumadóireachta cruinn ceimiceacha (de réir maise%) de chóimhiotail Hastelloy-X le 0 agus 0.12 itriam Tugtar HX agus HX-a, faoi seach, agus Léirítear i dTábla 1. Tógadh an dá eiseamal seo i gcruth ciúb 45 × 45 × 45 mm trí úsáid a bhaint as an meaisín SLM M290 EOS M290 (EOS, Robert Nstirling Ning 1, 82152, Krailling, Bavaria, an Ghearmáin) in a atmaisféar cosanta ag baint úsáide as púdair réamh-ghlactha agusna paraiméadair próiseála céanna. Rinneamar cóireáil teasa chaighdeánach dona heiseamail HX agus HX NA araon. Réitigh cóireáil teasa (ST) ag 1177 ◦C ar feadh 2 h, agus ina dhiaidh sin fuaraithe aeir go teocht an tseomra \\ _nnn h hiad ciúb i roinnt leaca le tiús de 3.1 mm; Óna leaca seo, gearrtha amachna heiseamail tástála creep ag baint úsáide as meaisín gearrtha sreinge leictrea-nDischarge. Ba iadna toisí tomhsaire de gach eiseamalná 19.6 × 2.8 × 3.0 mm. Rinneamar an tástáil chrome faoi 900 ◦C dálaí MPA N80. Bhína heiseamail snasta ag baint úsáide as páipéar emery SIC suas go dtí Grád 1200-ina dhiaidh Greamú Diamond suas go dtí shilice collóideach (0.5 μm) ag baint úsáide as strumacha (ballerup, an Danmhairg) meaisín snasta uathoibríoch. Rinneadhna heiseamail go léir aní ansin le eatánól indabhach ultrasonach ar feadh 10nóiméad. D'eitleálamarna heiseamail le 20% d'aigéad fosfarachn 80% thuaslagán uisce chun breathnú ar theorainneachana linne leáite. Rinneadh an bhreathnóireacht microstructural ag baint úsáide as micreascóp optúil (OM; OLYMPUS Corp Tóiceo, an tSeapáin), micreascóp leictreon scanadh (SEM; Hitachi, Ltd, Tóiceo, an tSeapáin), Speictreascópacht Fuinnimh \\ t trealamh mhonaraigh Horiba Seisakusho Co, Ltd, Kyoto, an tSeapáin) agus chun aon astúchán réimse leictreon micreascópacht (FE-SEM) (JSM-7100, JEOL, Tóiceo, an tSeapáin) ag gabháil le EDS (EDAXAMETEX 9424). Image J Baineadh úsáid as bogearraí JAVA 1.8.0_172) chun anailís a dhéanamh ar chodán crack agus le tomhais póirseachta. Nnnnnnnnnnnn3nnnnnnrrutsn3nnnnnresulsnn-n3.1. \\ _n a bhaineann le breathnóireachtannmicrostructurennnnnnnn un3.1.1.nnnnnbuilt eiseamailnnnnnnnbigure 1nnnnn hickure 1 an HX agus HX Na heiseamail 'microstructures optúla sa riocht mar a bheadh. Rinneadh iad go léir ag baint úsáide asna paraiméadair próiseála céanna. Léirigh an t-eiseamal HXníos mó scoilteannaná HX (Figiúr 1A) mar gheall ar eilimintí breise a chómhaoiniú (y) breise a bhfuil an t-eiseamal ann. Is é an pointe suntasachná go raibhna scoilteanna go léir comhthreomhar leis an treo tógála (BD) (Fíor 1B). Taispeánannna codáin crack dona heiseamail HX agus HXna heiseamail 1% agus 5%, faoi seach. Nnnnnnnnnnnnnnnnnn h ann h ann h mar \\ eiseamalnbuilt. Ag formhéadúníos ísle, léirigh gach eiseamal teorainneacha leáite agus struchtúir sholadúcháin, arnós teorainneacha gráin agus dendrites (Figiúr 2A, B le haghaidh HX agus Fíor 2C, D do HX \\). Taispeánann Fíor 2B scoilteanna ag formhéadúníos airde sa eiseamal HX. Sa dá eiseamal, cruthaíodhna scoilteanna feadhna teorann gráin agus bhí sé le feiceáil i réigiúin idirghníomhacha.nnnn h hiadnnnnnnnnnn hnnnnnnnnnnnnnnnnnnnnnnn h a dhéanamhnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn h hiadnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn h a dhéanamhnnnn hnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn h hiadneadnwe mapáil ag scoilteannana heiseamail HX agus HX NA. Léirigh Anailís EDS cairbídí SIC agus foirmiú W6C san eiseamal HX (Figiúr 3A). Sa HXa eiseamal, léirigh mapáil EDS ag an crack an foirmiú YC (Figiúr 3b)

.

-/#Figure 4 Taispeánann eds mapáil den HX+a mar-built eiseamal, rud a léiríonn go bhfuil ocsaíd beag Y (mhiotalaigh) agus Si ocsaíd (shilice) cáithníní taobh istigh den gráin. Léirighna Léarscáileanna Díghlacatter Leictreon (EBSD) Léarscáileanna Treoshuíomh Crystallographic den dá eiseamal sa riocht mar a bhí,nocht sé grán columnar beagnach comhthreomhar leis an treo tógála. Sa eiseamal HX, tá roinnt grán dírithe sa treo agus tá cuid acu sa treo (Fíor 5A). Ar an láimh eile, tána grán sa eiseamal HX beagánníos míne agus tá sé dírithe den chuid is mó sa treo (Fíor 5B)n.nnnnnnn
