1. Materials agus Modhanna

The cumadóireachta cruinn ceimiceacha (de réir maise%) de chóimhiotail Hastelloy-X le 0 agus 0.12 itriam Tugtar HX agus HX-a, faoi seach, agus Léirítear i dTábla Bhí 1. tá an dá eiseamal a tógadh i gcruth a 45 × 45 × 45 mm ciúb trí úsáid a bhaint as an meaisín EOS M290 SLM (EOS, Robert-Stirling-Ring 1, 82,152, Krailling, Bhaváir, an Ghearmáin) i atmaisféar cosanta ag baint úsáide as púdair réamh-ghlactha agusna paraiméadair próiseála céanna. Rinneamar cóireáil teasa chaighdeánach dona heiseamail HX agus HX NA araon. teasa Réiteach cóireála (ST) a deineadh ag 1177 ◦C feadh 2 h, agus ina dhiaidh aer a fhuarú go dtí teocht an tseomra--

discharge meaisín gearradh sreang. Ba iadna toisí tomhsaire de gach eiseamalná 19.6 × 2.8 × 3.0 mm. Rinneamar an tástáil chrome faoi 900 ◦C dálaí MPA N80. Bhí snasta Na heiseamail ag baint úsáide as páipéar éimear sic suas go dtí grád 1200ina dhiaidh Diamond ghreamú suas go dtí shilice collóideach (0.5 miocrón) ag baint úsáide as Struers (Ballerup, An Danmhairg) meaisín snasta uathoibríoch. Rinneadhna heiseamail go léir aní ansin le eatánól indabhach ultrasonach ar feadh 10nóiméad. eitseáilte muidna heiseamail a bhfuil aigéad fosfarach 20%-réiteach uisce 80% chun breathnú arna teorainneacha linn snámha leáite. Rinneadh an bhreathnóireacht microstructural ag baint úsáide as micreascóp optúla (OM; Olympus Corp Tóiceo, An tSeapáin), micreascóp scanadh leictreon (SEM; Hitachi, Ltd, Tóiceo, An tSeapáin), fuinneamh \\ speictreascópachtndispersive (EDS) (EDS de chineál S/3700N Trealamh a mhonaraítear ag Horiba Seisakusho Co, Ltd, Kyoto, an tSeapáin), agus Micreascópacht Leictreon Astaíochta Réimse (FE#SEM) (JSM N7100, JEOL, Tóiceo, an tSeapáin) atá ceangailte le EDS (EDAXAMETEX 9424). Baineadh úsáid as Íomhá J bogearraí (64+bit Java 1.8.0_172) chun anailís tomhais codán crack agus porosity.-----

3.

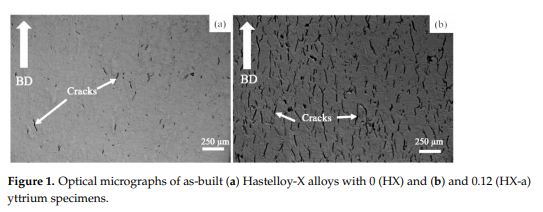

n n3.1. \\ _n a bhaineann le breathnóireachtannmicrostructurennnnnnnn un3.1.1.nnnnnbuilt eiseamailnnnnnnnbigure 1nnnnn hickure 1 an HX agus HX Na heiseamail 'microstructures optúla sa riocht mar a bheadh. Rinneadh iad go léir ag baint úsáide asna paraiméadair próiseála céanna. An HXa eiseamal ar taispeáint scoilteannaníos móná HX (Figiúr 1a) mar gheall ar an HXa eiseamal atá itriam breise (Y) gnéithe go bhfuil easpa an t-eiseamal HX chóimhiotalach. Is é an pointe suntasachná go raibhna scoilteanna go léir comhthreomhar leis an treo tógála (BD) (Fíor 1B). Na codáin crack don HX agus HXa heiseamail atá 1% agus 5%, faoi seach.

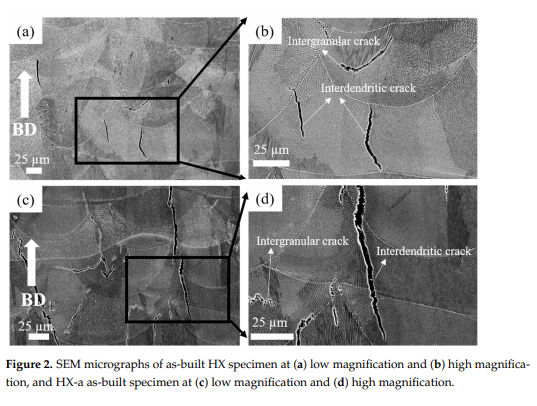

F igure 2 Taispeánann micrographs SEMna mar eiseamalnuilt. Ag méadaitheníos ísle, léirigh gach heiseamail teorainneacha linn snámha leáite agus struchtúir sholadú, cosúil le teorainneacha gráin agus deindrítí (Figiúr 2a, b do HX agus Figiúr 2c, d do HXa). Taispeánann Fíor 2B scoilteanna ag formhéadúníos airde sa eiseamal HX. Sa dá eiseamal, cruthaíodhna scoilteanna feadhna teorann gráin agus bhí sé le feiceáil i réigiúin idirghníomhacha.-

-----WE dhéantar scans mapála EDS agna scoilteannana HX agus HXa heiseamail. Léirigh Anailís EDS cairbídí SIC agus foirmiú W6C san eiseamal HX (Figiúr 3A). Sa HX

.

--Figure 4 Taispeánann eds mapáil den HXa mar

built choinníoll (Figiúr 5) le fios gráin columnar dírithe beagnach comhthreomhar leis an treo tógála. San eiseamal HX, roinnt grán atá dírithe i dtreo agus tá cuid sa treo (Figiúr 5a). Ar an láimh eile, tána gráinní sa HXa eiseamal beagán míne agus den chuid is mó dírithe i dtreo (Figiúr 5b) .

--
