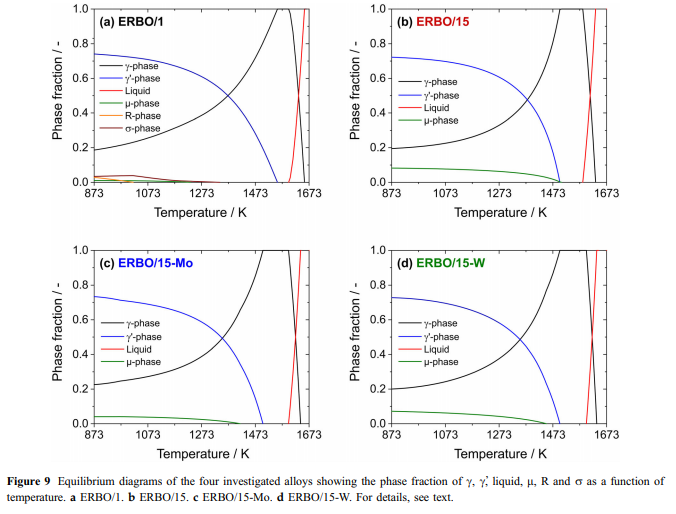

n calculated agus tomhas comhdhéanamh céime:na cumadóireachta an Cn agus Cn00de (nn cc agus ccn) sna ceithre cóimhiotail imscrúdaithe thomhas le 3D APT (ERBO 1) [36] agus le temnedx (ERBO 15 agus díorthaigh) [32]. Cuirtearna torthaí turgnamhacha don dá chéim i láthair i dTáblaí 7 (C NPhase) agus 8 (C). Tá tuar Thermocalc a fhaightear le haghaidh teocht ag 1143 K (teocht an dara Céim cóireála deasctha do gach cóimhiotal), ag 1413 k agus 1583 k (Erbon1; 1313 K agus 1583 K (leaganacha ERBO N15; teochtna chéad chéime cóireála deasctha agus homogenization, faoi seach). Ós rud é go dtaispeánann an NPhase C Codán toirtníos lúná an NPhase C, tá athruitheníos mó ar athruithe ina chomhdhéanamh ceimiceach. I bhfigs. 10 agus 11, táimid ag cumadóireachtaí timeicemical i láthairna huaire le haghaidh an NPhase C asbla 7 mar phíchairteacha. Taispeánann Figiúr 10 sonraí turgnamhacha, a tomhaiseadh ingach ceann dena ceithre chóimhiotailnéarógach teasa roimh an gcroí. Tuairimí Thermocalc a fuarthas le haghaidhnan-iomráiteacha C (1143, 1413 agus 1583 k) agus le haghaidh ERBOn15 (1143, 1313 agus 1583 K) i láthair i bhFíor 11. \\ _nnnnnn \\ _n a bhaineann le sonraí a chuirtear i láthair i dTábla 7 agus i bhFig. 10 agus 11 (c

phase) agus i dTábla 8 (cphase, i láthairna sonraí-gan grafaicí) a thaispeáint toradh sin teochtaí ag méadú i méideanna TI, Al agus Ta mhéadú agus ag an am céanna méideanna Cr, Co. W agus Re laghdú le haghaidh Erbon1 sa chnónna C. Mar is léir a bheith le feiceáil sna torthaí Thermocalc a chuirtear i láthair i bhFíor 11, tá méid an bhunghné NI ag dul i méid le teocht mhéadaitheach in ERBO N1. I gcodarsnacht leis sin, laghdaíonn sé le teocht ag méadú i ERBO-15.The&&--\\ sonraínthermodynamic don c-agus an c&phases i/dTábla 7 (agus Figs. 10 agus 11) agus Tábla 8, faoi seach, a thaispeáint chomh maith gonach bhfuilna sonraí ThermoCalc le haghaidh 1143 K (teocht de chóireáil deascadh deireanach de cóimhiotail turgnamhach) agus sonraí a aimsiú go turgnamhach ag teacht go hiomlán, ach go réasúnta gar dá chéile chun an dá chóras cóimhiotal. Ach amháin i gcás ERBO/15, léiríonn an eilimint Mo le luach cuid mhaithníos ísle i ríomh ag 1143 K (1.0 ar a.%) Ná mar a sa turgnamh (4.4at.%).--&--nndiscussion stiffness elastic: mar is féidir a fheiceáil i bhFíor. 6A-C, laghdú ar gach stiffness elastic le teocht ag méadú. Tá sé seo den chuid is mó mar thoradh ar anharmonicity an phoitéinseal laitíse. Le teocht a mhéadú, mar thoradh arna creathanna teirmeacha atá ag dul i méid mar thoradh ar achair bhannaníos mó, a eascraíonn i laghdú idirghníomhaíochtnascáil agus dá bhrí sin i laghdú ar stiffness elastic. An iompar leaisteacha de ERBO-1 agus ERBO/15 is beagnach mar an gcéanna, wher/101 = marna torthaí don ERBO leaner

15 leaganacha haghaidh C11 agus c12 titim beagán gearr. Ní théann sé seo i bhfeidhm go suntasach ar an moduli elastic e 100 [, a bhfuil gach duine an-dlúth (Fíor 6D). Mar is léir le feiceáil i dTábla 9, tá gnéithe cóimhiotail aonair de SX difriúil ó thaobh méide, struchtúr criostail, modulus, leictridheacht agus leáphointe [48-51]. Léiríonn Fíor 6Dnach mbíonn tionchar láidir agna hathruithe ar cheimic chóimhiotail a mheastar san obair reatha airíonna leaisteacha. Tá sé seo ag teacht leisna conclúidí a tharraingíonn Demtounder et al. [41], a léirighnachn-athraíonn athruitheníos mó de chomhdhéanamh cóimheapálaná mar a mheastar san obair reatha go láidirna hairíonna leaisteacha SX. Léiríonn iompar leaisteach criostail amháin an t-anisotrópacht a chóraisnasctha. Tá an dara ceann á rialú den chuid is mó de réir cineáil, uimhreacha agus socrú spásúilna teagmhálacha is gaire N Neestbor sa struchtúr criostail. Ós rud éna struchtúir Ni

base SX (lenan-áirítear cc 'microstructures) chomh maith lena phríomh cumadóireachta ceimiceacha ([62 ag.% Ni, [11 ag.

% Al) difriúil ach beagán,na hidirghníomhaíochtaí is mó atá ag Ni-Ni agus Ni-Al teagmhálacha, as a dtiocfaidh athruithe ach beag dena stiffnesses leaisteacha macrascópach [42].

   --&/-//Leathnú NTHERMAL agus Teochtaí C NSolvusn: Baineann leathnú teirmeach le claonadh ábhair a toirt a athrú le teocht mhéadaitheach. I gcriostal, tá sé seo bainteach le fuinneamh creathadh ag méadúnan-adamh agus an cruthneamh-sharmonic ar an acmhainneacht laitíse. Dar leis an GRU¨n Neisen gaol, tá Aðtþ comhréireach leis an acmhainn teasa; dá bhrí sin, is féidir leis an brú teirmeach eðTÞ bheith described ag foirm comhtháite ar an tsamhail Einstein [52, 53]:--&/

Is ionannne0 agus an brú tosaigh ag 0 k, seasann Ah an teorainn ardntempereture an chomhéifeacht leathnú teirmeach, agus tá sé comhionann le teocht Einstein. An chéad díorthach maidir le teocht táirgeacht an chomhéifeacht leathnú teirmeach:

//&#/--/---

n
