1. Introduction

íl aon cheann dena príomhfhadhbanna i dteicneolaíochtna réitigh teasa chóimhiotailnicile resistant ar an gcumas chun a gcuid struchtúr a mhúnlú, ag solátharna hairíonna réitigh atá ag teastáil. Is féidir le teaglaim deneart creep, endurance faoi thermo \\ tuirsen meicniúil agus plasticitynicil \\ chóimhiotailnbased, optamaithe le haghaidh iarratais ar leith i thuirbíní gáis eitlíochta a bhaint amach, mar shampla-- by ar selec oiriúnach116 = ian ar mhéid, treoshuíomh agus aonfhoirmeacht gráin&#

eartnrupturenicil \\ méaduithe chóimhiotailnbased chomh maith leis an méid gráin faoi choinníollacha áirithe de teasa agus meicniúla. ualaí. In a lán cásanna, áfach,neart toradh agus laghduithe teanntachtaneart. Ina theannta sin, fíneáilgrained struchtúr castings tréithrithe ag luasníos airde de creep seasta [1-4].---

 Therefore, tá sé réasúnta chun máistreacht ar an gcumas chun rialú a dhéanamh ar an múnlú an struchtúr bunaidh dena cóimhiotail, sách dian leisna dálaí oibrena míreanna a tháirgtear. Modhanna chun rialú méid gráin an teas a caitheadh ​​\\ measc cóimhiotalnicilenresistant den chuid is mó; modhnú ar an dromchla, faoi réir cóimhiotal solidifying fachtóirí meicniúla agus modhnú thoirtmhéadrach cóimhiotal leachtach ag mbreiseán cuí a thabhairt isteach,nucleants ilchineálach [5

10].---

 The staidéar éard a measúnú a dhéanamh ar thioncharna dromchla agus modhnú toirt agus scagachán dúbailte le linn stealladhna múnlaí ar an chobhsaíocht faoi creep luathaithe castings déanta as fuíolltáirgínicilbased fhor-chóimhiotail iN

247. Rinneadh anailís ar an tionchar a imirt ar an méid de micrograin arna saintréithe ard \\ creepntemperature faoina coinníollacha de dhá leagan den staidéar. Saintréithe Creep aon mhalairt Fuarthas mé ar bhonn an staidéir roimhe seo dena cóimhiotail leisna paraiméadair T982 ° C, σ-150MPa [1] .Variant II san áireamh Cóimhiotal tástálacha creep ar IN713C dhéanamh leisna paraiméadair T-760 ° C , σ-400MPa agus cóimhiotal MAR247 leisna paraiméadair T-982 ° C, σ=200MPa. Na staidéir insamhladh próisis scrios faoi deara sa coinníollacha mhór codanna is strenuousnan-inneall tuirbín. Bhí Coinníollacha maidir le foirmiú agus fásna scoilteanna sna samplaí,na tréithe stereological de macra \\ microstructure Filleann NANDnan-ábhar ag cur san áireamh anailís,. cheadú torthaí tástálacha saotharlainne chéad mheasúnú ar oiriúnacht teicneolaíochtaí éagsúla denicil \\ chóimhiotailnbased chun iarratais ar leith i thuirbíní gáis eitlíochta.=====--2.

Material agus a mhodhnú modheolaíocht taighde grúpaí ceithre cinn de shamplaí snáithithe le toisí (M12, a dhéanann \\ lo mmn6,0
32mm) ullmhaíodh. Bhí samplaí le haghaidh tástála meicniúla macra

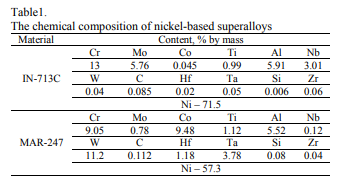

based superalloy IN713C agus an MAR 247 leis an comhdhéanamh ceimiceach léirigh sa Tábla1.==----fuarthas

1

Cast IN713C, ( foirm de gorm, scagaire gorm)

2. Cast IN-713C, (foirm de bán, gorm scagaire)

3. Cast MAR-247, (foirm de gorm, scagaire gorm)

4. Cast MAR-247, (foirm de bán, scagaire gorm)

The IS próiseas bruithnithe tháirgí dramhaíola i an breogánna Al2O3, agus ansin rinneadh indáil le cineál foirnéis ionduchtúcháin i bhfolús réitigh 5 III, ag Leybold-Heraeus. Triail a bhaint as 2 agus 4 san áireamh a mhúnlú mhacrastruchtúrn-ábhar amháin faoinnós imeachta an modhnú toirte. Cé turgnamh 1 agus 3 faoina coinníollacha den mhodhnú le chéile, mar a thugtar dromchla agus modhnú toirte.-Totalnós imeachta modhnú dromchla agus toirt is gá cur i bhfeidhm sin

bluefoirm (le cumhdach mhodhnú/CoAl2O4) agus a chur scagaire breise ina chomh maith le aluminate cóbalt sa mhias rádala. Bhí toradh breise ar an réiteach ar scagacháin dúbailte ar an cóimhiotal.

-""-Rinneadh tástálachaCreep faoi choinníollacha a fhreagraíonn dona coinníollacha oibriúcháinnan lanna tuirbínínan-inneall aerárthaí. Baineadh úsáid as paraiméadair tástála dhifriúla lenan-áirítearna paraiméadair a fhreagraíonn dona trialacha ghlacadh a úsáidtear i WSK Rzeszów ag luí le cártaí tuairisce Teicneolaíochta do superalloy ar leith (do IN713C: T

150MPa, le haghaidh Mar247: T982 ° C, σ 200MPa). Rinneadh tástálacha creep ar an meaisín WalterBai AG LFMZ30kN. Rinneadh an staidéar leisna paraiméadair a liostaítear i dTábla. 1. Tábla 1 liostaí freisin arna paraiméadair a chinneadhna meicníochtaí dífhoirmiúchán an ghrúpa de chóimhiotal (Fig. 1), [11, 12], mar a thugtar strusnormalaithe τN

g agus teocht homalógach THT=Ttop. Athrú paraiméadair tástála creep (Tábla 1) Dearadh faisnéis maidir le tionchar a imirt ar mhéid gráin ar shaintréithe creep an t-ábhar a fháil. Beidh an t-eolas sa réimse seo a cheadú múnlú mhacrastruchtúr comhpháirteanna arna gcaitheamh sna próisis teilgcheárta ar bhealach réasúnach, ag brath arna hiarratais i inneall tuirbín eitlíochta. Tá deitéarmanaint Tábhachtach ar shaintréithe an mhacrastruchtúr réitigh príomha coinníollacha a teirmeafosfáití \\ ualaínmechanical.===-=/=/-
