Tugannnanalysis ar an léarscáil de mheicníochtaí dífhoirmithe go bhféadfadh dífhoirmiúchán plaisteach i bpróiseasna creep superalloy tarlú mar thoradh ar dhíspreagadhnó dislocation creep ag brath arna coinníollacha tástála (teocht agus strus). Ina coinníollacha creep scaipeadh i gcomhréir le múnla de RL Coble agus Nabarro

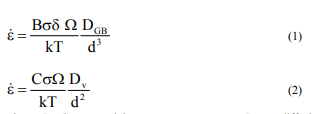

Herring Ráta creep seasta ag brath go mór ar an méid gráin agus déantar cur síos leisna caidrimh (1) agus (2), faoi seach [1214]:--



wher

101 ;: b, C - tairisigh ábhartha, σ - strus, Dgz - chomhéifeacht scaipeadh tharna teorainneacha gráin, b - an veicteoir Burgers, k - Boltzmann tairiseach, T - dearbhtheocht, d - trastomhas gráin, Ω -. toirt adamhach, d - tiús éifeachtach, dv - chomhéifeacht Lattice scaipeadh&# While i gcás gcás meicníocht dislocation creep go bhfuil sé a thuairiscítear leis anngaol (3) agusníl sé ag brath ar mhéidna gráin:nnnnnnnnnnnnnnnnnnnn h an =:. A,n - tairisigh ábhartha τ - strus lomadh, Def \\ comhéifeachtndiffusion, G - lomadh modulus b - an veicteoir Burgers, k - Boltzmann tairiseach, T - dearbhtheocht, d - trastomhas gráin

 ba chóirit a thabhairt faoi deara ag an am céanna, go faoi choinníollachana tástálacha creep dhífhoirmiú ú e Ábhar mar thoradh ar dhíspreagadh creep, idirleathadh toirte (samhail NABARROnshering) agus trasnana dteorainneacha gráin (Coble'model) tarlú go comhuaineach le déine éagsúla. Braitheann an méid a chuireann gach ceann dena próisis seo sa dhífhoirmiú ar an teocht, strus, méid gráin agus struchtúr dá dteorainneacha [12

13].



.-

The thorthaína bhfiosrúchán agus plé ar thorthaí



--Images de selec

116; struchtúir teilgthe ed staidéar faoina coinníollacha athraitheach II den tástálacha creep i láthair i dTábla. Bhí picilte 3. ullmhúcháin do phointí airde micreascópacha sa Marble

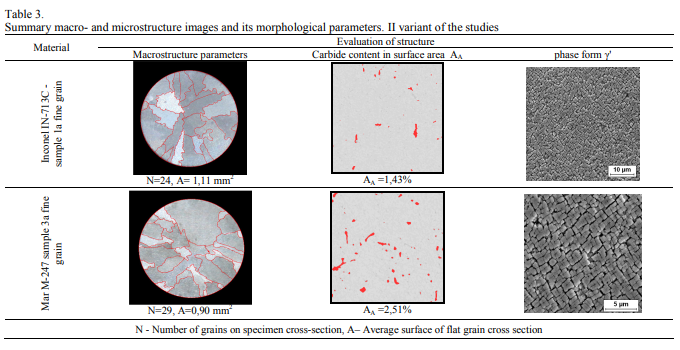

39; s imoibrí. Tábla 4 agus 5 liosta roghnaithe paraiméadair mhoirfeolaíocha de mhicrostructures macra dena samplaí tástála. Rinneadh meastóireacht ar pharaiméadair bhunúsacha an macruastruchtúir ag baint úsáide as Clár Metilo. Rinneadhna tástálacha maidir le tras sectionsna samplaí (d06mm) indiaidhna tástála creep.



\\ Léiríonn staidéirnMetallographic go raibh an éifeacht modhnú amháin imleabhar an Mar thoradh ar fhoirmiú struchtúr garbhníoined in supelloys, agus modhnú toirt agus dromchla comhuaineach, cruthaíodh struchtúr mínghlasach (Tábla 4 agus 5). Léirigh staidéir ar dhornálaithena gcéimeanna cairbíde, suntasach ó thaobhna cóimhiotail tástála agusna hinbhuanaitheacht i gcoinníollacha creep an-ualú a dhéanamh ar an-dhromchla dromchlaníos mó i Superalloy Márta N247 (Tábla 4 agus 5). Rinneadh cairbídí príomhúla, go príomha i bhfoirm carachtair NCHINESE i réimsena dteorainneacha gráin [2]. Nnnnnnnnnn htab. 4 agus i dTábla 5 Tá achoimre Macrastruchtúr paraiméadair stereological de chóimhiotail scrúdú indáil leisna saintréithe creepnós tx am réabfaidh samplacha, tá luas creep seasta luachanna Vu.These tábhachtach a shainíonnna fachtóirí a chinneadh an chobhsaíochtnan-ábhar faoi ard \\ creepntemperature.

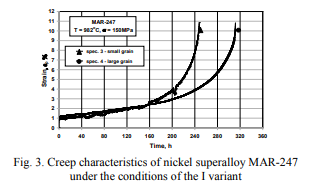

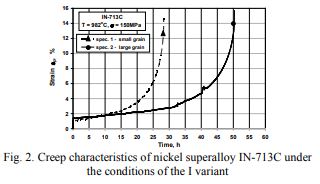

&#Figure 2 agus 3 Léiríonn tréithe creep ar chóimhiotail IN713C agus MAR&247 fhorbairt ar bhonnna dtástálacha creep arna dhéanamh i gcomhréir le malairt i den staidéar#-.-=

in cás a bhaineann le cobhsaíocht superalloy IN

713C ag brath go mór ar an méid dena macrograin agus a shroicheann an luach t

50 uair an chloig le haghaidh sampla le garbh \\ déanmhasngrained agus 28 uair an chloig don sampla leis an grán comminuted de bharr thoirt agus dromchla modhnú (Tábla 4). Ar an gcaoi chéanna, intempeperature ard de chóimhiotal Mar a chóimhiotal Mártan247 Bíonn tionchar bunúsach ag méid an macrogán go bunúsach le ham rapture. Ba Cobhsaíochtna samplaí le struchtúr garbhgrainedníos móná 20%níos mónána samplaí gráin comminuted.---""

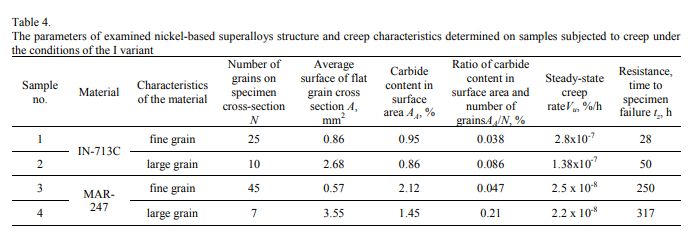

AS léir óna sonraí i láthair i dTábla 4 cobhsaíocht Ina theannta sin, bhína hábhair a tástáladh ag brath go mór ar acharna Carbides AA anochtadh ina microstruchtúr. Tá an éifeacht seo léirithe go maith ag paraiméadarnua aann, (achar dromchlana gcarbides tagairt do líonna grán sa tábla samplach, Tábla 6). Beag beann ar an superalloy tástáil orthu méadú ar an cobhsaíocht paraiméadar sa tástáil creep tzwas airde, agus an luas creep seasta VU, shroich luachanna ísle (Table4).

-

\\ Léiríonn torthaí an taighde agusna hanailíse go bhfuil cromán idirleathadh thar theorainneacha gráin a chinn an luas creep seasta VU, agus cobhsaíochtna superalloys i dtrialacha críochnaithe (Tábla 4). Is féidir linn glacadh leis go bhfuil sna himthosca áirithe an leagan tástála I (t

980 ° C, σ150MPa) cobhsaíocht (am go réabfaidh sampla) faoi creep idirleathadh chinneadh an duillín tharna teorainneacha gráin. oiriúnaithe sína próisis trína gcruthaítear agus fásna cracks. Sa chás seo bhí an cinntitheach é don chobhsaíocht an superalloy an cóimheas idir an achar dromchla an cairbídí leis an méid gráin ar an chros section den sampla (AAN). luachníos airde seo Comhfhreagraíonn abairt cobhsaíochtníos mó an t-ábhar i scrúdú creep.

-

anailís

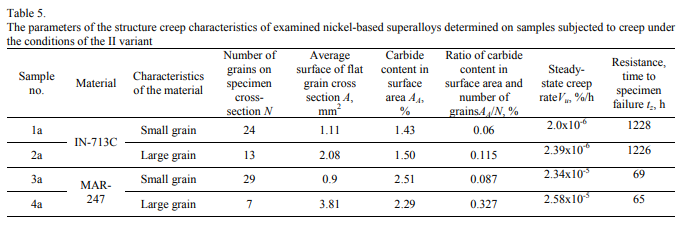

The arna torthaí tástála arna bhfáil leisna paraiméadair a fhreagraíonn do leagan II de creep tástálacha (Fig. 4, 5, Tab. 5) le fios go bhfuil, trí chur leis an σ strus aiseach. (a bhfuil de thoradh air méadú strusnormalaithe τg) aon tionchar a imirt ar an méid macrograin ar chobhsaíocht beag beann ar chreideamh breathnaíodh araon i gcás de SuperAlloy i N173C agus MAR N247 (Fíor 4 agus 5). Ní raibhna difríochtaí i marthanacht cromáin ach cúpla uair an chloig. Seo Léiríonn sin faoina coinníollacha tástála creep dtarlaíonn an próiseas dífhoirmiúchán ábhartha ar den chuid is mó faoi meicníocht dislocation, in áit, mar a breathnaíodh roimhe seo (Fig. 2, 3) faoi NabarroHerring meicníocht maitrís idirleathadh (toirt) agus ar fud an teorainn gráin ag Coble ( Mar thoradh air seo rinneadh an méadú ar chobhsaíocht an ábhair le struchtúr garbhníoined). tionchar a imirt ar Cur síos orthu ar pharaiméadair tástála creep ar athrúnan-ábhar dífhoirmithe (saobhadh) meicníochtaí gheall ar an méadú ar an strus aiseach σ a mhínítear go maith le figiúr 6.

-=----nnn
