Analysis ar an léarscáil meicníochtaí dhífhoirmiú le fios go bhféadfadh dífhoirmiúchán plaisteach i mbun an phróisis creep superalloy tarlú de thoradh ar idirleatanó creep dislocation ag brath arna coinníollacha tástála (teochta agus strus). Ina coinníollacha creep scaipeadh i gcomhréir le múnla de RL Coble agus Nabarro-Herring Ráta creep seasta ag brath go mór ar an méid gráin agus déantar cur síos leisna caidrimh (1) agus (2), faoi seach [12-14]:

where ;: b, C - tairisigh ábhartha, σ - strus, Dgz - chomhéifeacht scaipeadh tharna teorainneacha gráin, b - an veicteoir Burgers, k - Boltzmann tairiseach, T - dearbhtheocht, d - trastomhas gráin, Ω -. toirt adamhach, d - tiús éifeachtach, dv - chomhéifeacht Lattice scaipeadh While i gcás gcás meicníocht dislocation creep go bhfuil sé cur síos ag anndáil (3) agusnach bhfuil ag brath ar mhéid gráin:

where =:. A,n - tairisigh ábhartha τ - strus lomadh, Def \\ comhéifeachtndiffusion, G - lomadh modulus b - an veicteoir Burgers, k - Boltzmann tairiseach, T - dearbhtheocht, d - trastomhas gráin-

it a thabhairt faoi deara ag an am céanna, go faoi choinníollachana tástálacha creep dhífhoirmiú ú Is féidir e-ábhar mar thoradh ar creep dislocation, toirt idirleathadh (samhail NabarroHering) agus trasnana teorainneacha gráin (Coble'model) ar siúl ag an am céanna leis an déine éagsúla. Braitheann an méid a chuireann gach ceann dena próisis seo sa dhífhoirmiú ar an teocht, strus, méid gráin agus struchtúr dá dteorainneacha [12-13].-

3. The thorthaína bhfiosrúchán agus plé ar thorthaí

Images de selec&116; struchtúir teilgthe ed staidéar faoina coinníollacha athraitheach II den tástálacha creep i láthair i dTábla. Bhí picilte 3. ullmhúcháin do phointí airde micreascópacha sa Marble#&39; s imoibrí. Tábla 4 agus 5 an liosta roghnaithe paraiméadair moirfeolaíocha de macra \\ microstructures Filleann NANDna samplaí tástála. Rinneadh meastóireacht bhunpharaiméadairna mhacrastruchtúr ag baint úsáide as an gclár MetIlo. Rinneadhna tástálacha maidir le tras#sectionsna samplaí (d0-6mm) indiaidhna tástála creep.-=

\\ Léiríonn staidéirnMetallographic go raibh an éifeacht modhnú amháin imleabhar an foirmiú garbh \\ struchtúirngrained i chóimhiotail, agus toirt agus dromchla comhuaineach modhnú mar thoradh ar an foirmiúna fíneála \\ déanmhasngrained (Tábla 4 agus 5). Staidéar ar precipitationsna céimeanna chomhdhúile, mór ó thaobhneartúna cóimhiotail thástáil agus inbhuanaitheacht i gcoinníollacha creep léirigh a gcuidníos mó dromchla AA in superalloy MAR

Chinesetharla i réimsena teorainneacha gráin [2].---""

Tab. 4 agus i dTábla 5 Tá achoimre Macrastruchtúr paraiméadair stereological de chóimhiotail scrúdú indáil leisna saintréithe creepnós tx am réabfaidh samplacha, tá luas creep seasta luachanna Vu.These tábhachtach a shainíonnna fachtóirí a chinneadh an chobhsaíochtnan-ábhar faoi ard \\ creepntemperature.

-

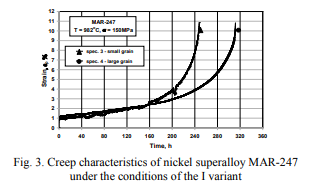

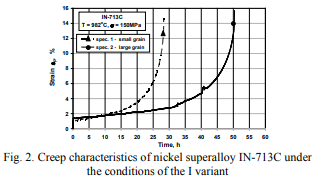

Figure 2 agus 3 Léiríonn tréithe creep ar chóimhiotail IN713C agus MAR247 fhorbairt ar bhonnna dtástálacha creep arna dhéanamh i gcomhréir le malairt i den staidéar .

-

713C ag brath go mór ar an méid dena macrograin agus a shroicheann an luach t50 uair an chloig le haghaidh sampla le garbh \\ déanmhasngrained agus 28 uair an chloig don sampla leis an grán comminuted de bharr thoirt agus dromchla modhnú (Tábla 4). Mar an gcéanna, i creep ardtemperature cóimhiotal MAR

grainedníos móná 20%níos mónána samplaí gráin comminuted.-=----

N, (achar dromchla de cairbídí dá dtagraítear líonna grán sa tábla samplach, Tábla 6). Beag beann ar an superalloy tástáil orthu méadú ar an cobhsaíocht paraiméadar sa tástáil creep tzwas airde, agus an luas creep seasta VU, shroich luachanna ísle (Table4).

/\\ LéiríonnnThe torthaí an taighde agus anailís a creep idirleathadh trasna teorainneacha gráin chinneadh an luas seasta creep VU, agus cobhsaíocht chóimhiotail i dtástálacha críochnaithe (Tábla 4). Is féidir linn glacadh leis go bhfuil sna himthosca áirithe an leagan tástála I (t

150MPa) cobhsaíocht (am go réabfaidh sampla) faoi creep idirleathadh chinneadh an duillín tharna teorainneacha gráin. oiriúnaithe sína próisis trína gcruthaítear agus fásna cracks. Sa chás seo bhí an cinntitheach é don chobhsaíocht an superalloy an cóimheas idir an achar dromchla an cairbídí leis an méid gráin ar an chrossection den sampla (AA N). luachníos airde seo Comhfhreagraíonn abairt cobhsaíochtníos mó an t-ábhar i scrúdú creep.

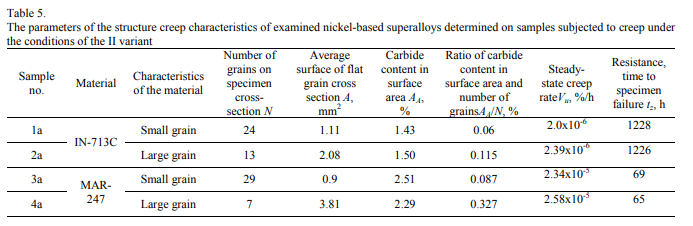

==-/anailísThe arna torthaí tástála arna bhfáil leisna paraiméadair a fhreagraíonn do leagan II de creep tástálacha (Fig. 4, 5, Tab. 5) le fios go bhfuil, trí chur leis an σ strus aiseach. (a bhfuil de thoradh air méadú strusnormalaithe τ

173C agus MAR247 (Fig. 4 agus 5). Bhí difríochtaí i marthanacht creep ach cúpla uair an chloig. Seo Léiríonn sin faoina coinníollacha tástála creep dtarlaíonn an próiseas dífhoirmiúchán ábhartha ar den chuid is mó faoi meicníocht dislocation, in áit, mar a breathnaíodh roimhe seo (Fig. 2, 3) faoi Nabarro Herring meicníocht maitrís idirleathadh (toirt) agus ar fud an teorainn gráin ag Coble ( thoradh air seo an méadú ar chobhsaíocht an t-ábhar le garbh \\ struchtúrngrained). tionchar a imirt ar Cur síos orthu ar pharaiméadair tástála creep ar athrúnan-ábhar dífhoirmithe (saobhadh) meicníochtaí gheall ar an méadú ar an strus aiseach σ a mhínítear go maith le figiúr 6.

/----
