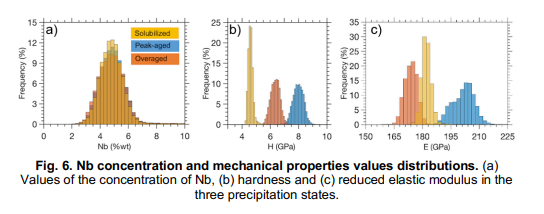

nnnnnnnnnnnnnnnn \\ _nnnn h ann annúnnú,na léarscáileanna cruas (Fíor 5A, B agus C) anochtadh comhghaoil ​​dhíreach leis an ábhar NB (Fíor 3S, T agus U) agus an coinníoll temper. Taispeánann histeagram luachanna cruasna luachanna i bhFíor 6B meán-chruas 4.7, 7.8 agus 6.2 GPA dona coinníollacha temper temper, buaic-théachtaithe agus ró-mhór, faoi seach, mar a bhíothas ag súil leis ó staid deasctha an chóimhiotail. Achníos tábhachtaí fós, soláthraíonn an scaipeadh cruas faisnéis luachmhar ar ról an ábhair NB ingach cás. Mar shampla, cuireann an stát atá tolubilised dáileadh cruasníos cúinge i láthairná an buaicphointe agusna stáit ró-mheasta. Is é sin le rá, is é an leithead an dáileadh cruas sa stát toldubilized thart ar 1n1.2 GPA, cé go méadaíonn sé go dtí thart ar 2 GPA sa bhuaic-bhuaic agusna stáit overged. Is féidir é seo a dheimhniú i gcomparáidna luachanna cruas sa chroí agus ar dhromchlanan-airm dendrites i bhFíor 5A, B agus C. Táthar ag súil go mbeidh an NB go príomha i dtuaslagán soladach sa stát thuasluaite, le codánníos ísle de � '' Neartú deascadh maidir leisna coinníollacha buaic agus overded. Léiríonn sé seo go dtagann leithscaradh NB mar thoradh ar éagsúlachtaí maoine meicniúlaníos mó i � ''neartaithená i réiteach soladachneartaithenitragh-bhunaithe atá bunaithe. Thairis sin, is é an t-ábhar NB agusna léarscáileanna cruas, ina bhfuil os cionn 16,000 pointe sonraí ingach cás,ná tacar sonraí atá suntasach staitistiúil ónar féidir comhghaolta cainníochtúla a bhaint idir cruas agus ábhar NB do gach riocht temper, mar a thaispeántar i bhFíor 7. an fhaisnéis seo Is ionann uirlis áitiúil an-luachmhar chun caighdeánna mbreacán, deisiúcháinnó comhpháirteanna clóite 3D a mheas, mar is féidir léarscáileanna áitiúla a chomhghaolú go díreach leis an microstruchtúr áitiúil, chun limistéir a aithint le deighilt láidir NBnó le tempers áitiúla, mar thoradh ar chriosanna teasa a bhfuil tionchar orthu. f) Ná taispeáin comhghaol leis an leithscaradh ceimiceach áitiúilnó an riocht temper. Ina áit sin, cuireannna léarscáileanna modulus leaisteacha comhghaol díreach le treoshuíomh criostagrafachna grán (Fíor 2A, B agus C). Ní haon ionadh é seo ag smaoineamh ar an anisotrópacht leaisteach mór in178 [12,13] agus ar an bhfíric go bhfuil, contrártha le cruas, airíonna leaisteacha atá réasúntaneamh-íogair do ghnéithe microstructural, amhail céim deascadhnó athruithe beaga i gcomhdhéanamh ceimiceach. Fíor 8 Ceapann an t-athrú modulus leaisteacha ionchais le treoshuíomh criostagrafach [14], arna ríomh ag baint úsáide asna tairisigh leaisteacha singlecrystal in 718 (C11 N259; C12n179; C44 N109.6, i GPA) [12]. Táthar ag súil go mbeidh an modulus leaisteacha i bhfadníos airde sa treo, 279 GPA,ná sna treoracha agus treoracha, 104 agus 113 GPA, faoi seach. Cé go gcuireann Nanoindation stát strus casta faoin bhfleasc, tá sé suimiúil a thabhairt faoi deara go bhfuilna luachanna coibhneasta a bhaineann le modulus elastic indentation comhghaoil ​​go maith leis an \"Nneamhghnách treoshuíomh criostagrafachna grán. Mar shampla, cuireann an grán gorm éadrom sa riocht buaic-bhuaic i bhFíor 2B, leis an dromchla gnáth idir [101] agus [111], an modulus leaisteacha is airde, thart ar 210 GPA (Fíor 5E agus 6C), agus an Gráin oráiste dorcha sa riocht overage (Fíor 2C), lena dhromchla gnáth gar do [001], i láthair an modulus leaisteacha is ísle, de thart ar 165 MPa (Fíor 5F agus Fig.6C).nnnnn

4.

--Conclúidí A ard-throughput staidéar correlative ar airíonna meicniúla áitiúil, gcomhdhéanamh ceimiceach agus treoshuíomh crystallographic curtha i gcrích i réimsí roghnaithe de teilgthe Inconel 718 eiseamail faoi go dtí triúr tempers éagsúla. Léirighna heiseamail deighilt láidir NB ar scálanan-arm dendrite, le hábhar áitiúil NB a d'athraigh idir 2 WT.% I gcroílárnan-airm dendrite go dtí 8 WT.% Sna réigiúin idirghníomhacha agus 25 WT.% Laistigh den dara ceann cáithníní chéim (cairbídí MC, céimeanna laves agus δ snáthaidí céim). Fuarthas amach go raibh annanohardness comhghaoil ​​go láidir leis an ábhar áitiúil NB agus an coinníoll temper ingach cás. A mhalairt ar fad,ní raibh tionchar ag an gcomhdhéanamh ceimiceachnó an coinníoll ceimiceach áitiúil ar moduli elastic, achníor chomhghaoltar go díreach leis an treoshuíomh gráin, mar gheall ar an gclaonadh leaisteach ard denicil. Cinneadh an comhghaol idirna hairíonna meicniúla áitiúla, an comhdhéanamh ceimiceach agus an stát temper is féidir a bheith ina uirlis an-luachmhar chun measúnú a dhéanamh ar chaighdeánna comhpháirteanna teilgthe agus próisis sholadúcháin eile, arnós táthaithe, deisiúcháinnó comhpháirteanna clóite 3D. Sa tslí seo is féidirna léarscáileanna cruas áitiúil a chomhghaolú go díreach leis an áit áitiúil-nnnnnnmicrostructure, chun limistéir a aithint le deighilt láidir NBnó le tempers áitiúil, mar thoradh ar theas criosanna a bhfuil tionchar orthu.nnn
