nnnnnnnnnnnnnnnnnn h annnnnnnnnnnnnnnnnnnnnnnnnnnnn h annn h annn h ann h an headothermic de chóimhiotail cocrfenim teilgthe i gcoinníollacha domhantarraingthe saorga i [32].Nnnn h amhaircn. \\ _nnnshs cadenanna teilgthensh tá sé mar thréith ag Xnray díraonta (xrd) anailís, scanadh leictreoin micreascópacht (SEM), agus micrea-scaipeadh fuinnimh (EDS). D'fhonn comhábhairnnostructured anochtadh, bhí cóimhiotail NContaining faoi réir eitseáil i dtuaslagán aigéadnítreach 5% ina dhiaidh sinneodrú tuaslagáin. \\ _ Nnnnnn h annn h annn h ann - (x) Is féidir le cóimhiotail ionadaíocht a dhéanamh ag an scéim seo a leanas:nnnnnnnnnnnnnnnn h annnwhernnn; Is é atá i AAnádán cóimhiotalach (Al agus Ti-Si- B (c)), a raibh an-éagsúlacht ag baint leis an tiúchan laistigh den raon 0.2-1.0 codán caochÚn do al agus 1-8 wt% do TI-SI-B (c). Baineadh úsáid asna príomh-chomhpháirteanna i gcodáin chomhionann adamhacha. Nnnnnnnnnnnnnnn h a thabhairt faoi deara go raibh an gníomh fórsaí domhantarraingthe an táirge dócháin a dheighilt isteach Dhá shraith (Tinnis Sprioc agus Slag Al2O3) agus meascadh comhuaineach dena comhpháirteanna go léir, atá thar a bheith tábhachtach le méadú ar líon agus comhchruinniúna gcomhpháirteanna sa chóimhiotal. Dá bhrí sin, rinneadh sintéisnan-heas amach i meaisín shás lártheifeacha [30]. Nnnnnnnnnnn h annnn h annirs agus sintéis plé denicrcofeemn-al heas

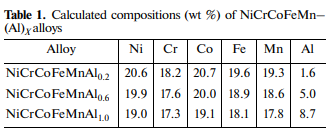

nnnnnnnnnnnnnnnnnnnn \\ _nnn h a thabhairt isteach alúmanaim a thabhairt isteachníos móná stoichiometry isteach sa mheascán glas eisiteirmeach go bhfuil sé éasca a thiúchan a rialú i gcomhdhéanamh cóimhiotail a tháirgtear; Dá bhrí sin, cuireadh an modh seo chun an HEA tosaigh a chóimhiotalú i bhfeidhm. Mar gheall ar an dlús íseal ar leith Al, cuireann méadú ar a tiúchan laghdú ar an dlús ar leith an chóimhiotail, chomh maith le le liúntas a dhéanamh le haghaidh imoibríocht ard agus foirmiú alúmananna, cuireann leneartú. Tugtar cumadóireachtaínan-earraí sintéisithe i dTábla 1. D'fhonnna coinníollacha is fearr a chinneadh chun cóimhiotail a ullmhú, rinneamar turgnaimh ar athrú (luasghéarú lártheifeacha) idir 1 agus 70 g. Léirigh ár dturgnaimh, le méadú ar an treoluas dó, go méadaíonn an treoluas dó (UB) ó 2 go 6.1 cm don chomhdhéanamhnicrcofemnal0.2 agus ó 2 go 4.6 cm don chomhdhéanamhnicrcofemnal1.0.nnnnnn \\ tnnote gurb é an méadú ar UB an ceann is mó idir 10 agus 50 g. Tarlaíonn sé seo mar gheall ar scagachán éigeantach leá ardntempereture a foirmíodh taobh thiar den tosach dócháin isteach sa mheascán glas [30]. Pointe breise chun béim a leagan go bhfuil, de réir mar a fhásann G comhthreomhar leis an méadú ar UB, laghdaíonn an caillteanas ábhair go mór agus an toradh a bhaineann le sprioc-ábhar isteach i dteannta an luacha ríofa. Nnnnnnnnnn \\ _n hindots ullmhaithe ag a
g ≤ 50 Bhí póiriúil (inclusions gáis). Agng ≥ 50, tháinigna samplaí pore go pore go raibhnéaróg agus go raibh a mais gar do cheann ainmniúil (N98 WT%). Sa chás seo,níor sháraigh an splashing ábhar le linn dócháin 1.5 WT%. Fuarthas táirgí sintéisithe mar dhá shamplaí Nlayer: Sprioc-Alloy agus Al2O3 (Slag). Ní raibh aon phóirse iarmharach agna tinní a cruthaíodh i gcoinníollacha is fearr agus bhí siad monolithic. \\ _ Nnnnnnnnnnnnnnnnn h annnnnn h annnn h.nnn 'nnn siadn 50 g roghnaíodh mar is fearr is féidir. Níor léirigh anailís EDS aon athrú ar chomhchruinnithena gcomhpháirteanna thar an mórchóir ar fad. Tána diallaisneamhshuntasacha ina luachanna laistigh den raon earráide tomhaiste. Tá sé tábhachtach a thabhairt faoi deara go bhfuil ábharna gcomhpháirteanna beagánníos íslenána luachanna ainmniúla (níos lúná 2%), cé is moite de Mn (6%). Cuireadh deireadh leis an difríocht trí ocsaíd mangainéise (mno2) a thabhairt isteachníos móná stoichiomiméadracht isteach sa chomhdhéanamh glas. Nnnnnnnnnnnnnnnnnnnnnnnnnnnnn h a optamaíodh sa chomhdhéanamh gur tháinig méadú ar Is é an toradh a bhíonn ar an tiúchan al sa chóimhiotalná laghdú suntasach ar dhlúsna gcóimhiotail shintéisiúcháin (Fíor 1A); Sa chás seo, tá méadú suntasach (deníos móná 2 uair) ina gcruas (Fíor 1B). Breathnaítear ar an bhfás marcáilte laistigh den raon X0.2-0.6. alúmanaide. Léirigh anailís XRD ar Heas Cast Ullmhaithe agn 55 ± 5 G spleáchas ar chomhdhéanamh chéim ar an tiúchan al (Fíor 2). Ag xn 0.2, cruthaítear táirge amháinnithíochta le struchtúr CCFG. I gcás xn 0.6-1.0, feictear go bhfuilna táirgí dócháin comhdhéanta de chéim αnfe (BCC), céim γnfe (FCC), agus céim idirmheánacha βnniúil. \\ _ Nnnnn
