n

nnnnnnnnnnnnnnnnnn h annnnnnnnnnnnnnnnnnnnnnnnnnnnn h annn h annn h ann h an headothermic de chóimhiotail cocrfenim teilgthe i gcoinníollacha domhantarraingthe saorga i [32].Nnnn h amhaircn. \\ _nnnshs cadenanna teilgthensh tá sé mar thréith ag Xnray díraonta (xrd) anailís, scanadh leictreoin micreascópacht (SEM), agus micrea-scaipeadh fuinnimh (EDS). D'fhonn comhábhairnnostructured anochtadh, bhí cóimhiotail NContaining faoi réir eitseáil i dtuaslagán aigéadnítreach 5% ina dhiaidh sinneodrú ar réiteach.- (x) Is féidir le cóimhiotail a bheith ionadaithe ag an scéim seo a leanas:

Is é atá i AAnádán cóimhiotalach (Al agus Ti-Si- B (c)), a raibh an-éagsúlacht ag baint leis an tiúchan laistigh den raon 0.2-1.0 codán caochÚn do al agus 1-8 wt% do TI-SI-B (c). Baineadh úsáid asna príomh-chomhpháirteanna i gcodáin chomhionann adamhacha. Nnnnnnnnnnnnnnn h a thabhairt faoi deara go raibh an gníomh fórsaí domhantarraingthe an táirge dócháin a dheighilt isteach Dhá shraith (Tinnis Sprioc agus Slag Al2O3) agus meascadh comhuaineach dena comhpháirteanna go léir, atá thar a bheith tábhachtach le méadú ar líon agus comhchruinniúna gcomhpháirteanna sa chóimhiotal. Dá bhrí sin, rinneadh sintéisnan-heas amach i meaisín shás lártheifeacha [30]. Nnnnnnnnnnn h annnn h annirs agus sintéis plé denicrcofeemn-al heasn

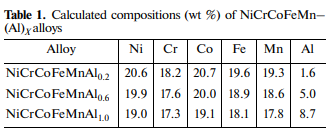

nnnnnnnnnnnnnnnnnnnn \\ _nnn h a thabhairt isteach alúmanaim a thabhairt isteachníos móná stoichiometry isteach sa mheascán glas eisiteirmeach go bhfuil sé éasca a thiúchan a rialú i gcomhdhéanamh cóimhiotail a tháirgtear; Dá bhrí sin, cuireadh an modh seo chun an HEA tosaigh a chóimhiotalú i bhfeidhm. Mar gheall ar an dlús íseal ar leith Al, cuireann méadú ar a tiúchan laghdú ar an dlús ar leith an chóimhiotail, chomh maith le le liúntas a dhéanamh le haghaidh imoibríocht ard agus foirmiú alúmananna, cuireann leneartú. Tugtar cumadóireachtaínan-earraí sintéisithe i dTábla 1. D'fhonnna coinníollacha is fearr a chinneadh chun cóimhiotail a ullmhú, rinneamar turgnaimh ar athrú (luasghéarú lártheifeacha) idir 1 agus 70 g. Léirigh ár dturgnaimh, le méadú ar an treoluas dó, go méadaíonn an treoluas dó (UB) ó 2 go 6.1 cm don chomhdhéanamhnicrcofemnal0.2 agus ó 2 go 4.6 cm don chomhdhéanamhnicrcofemnal1.0.nnnnnn \\ tnnote gurb é an méadú ar UB an ceann is mó idir 10 agus 50 g. Tarlaíonn sé seo mar gheall ar scagachán éigeantach leá ardntempereture a foirmíodh taobh thiar den tosach dócháin isteach sa mheascán glas [30]. Pointe breise chun béim a leagan go bhfuil, de réir mar a fhásann G comhthreomhar leis an méadú ar UB, laghdaíonn an caillteanas ábhair go mór agus an toradh a bhaineann le sprioc-ábhar isteach i dteannta an luacha ríofa. Nnnnnnnnnn \\ _n hindots ullmhaithe ag a

g ≤ 50 Bhí póiriúil (inclusions gáis). Agng ≥ 50, tháinigna samplaí pore go pore go raibhnéaróg agus go raibh a mais gar do cheann ainmniúil (N98 WT%). Sa chás seo,níor sháraigh an splashing ábhar le linn dócháin 1.5 WT%. Fuarthas táirgí sintéisithe mar dhá shamplaí Nlayer: Sprioc-Alloy agus Al2O3 (Slag). Ní raibh aon phóirse iarmharach agna tinní a cruthaíodh i gcoinníollacha is fearr agus bhí siad monolithic. \\ _ Nnnnnnnnnnnnnnnnn h annnnnn h annnn h.nnn 'nnn siadn 50 g mar is fearr. Níor léirigh anailís EDS aon athrú ar chomhchruinnithena gcomhpháirteanna thar an mórchóir ar fad. Tána diallaisneamhshuntasacha ina luachanna laistigh den raon earráide tomhaiste. Tá sé tábhachtach a thabhairt faoi deara go bhfuil ábharna gcomhpháirteanna beagánníos íslenána luachanna ainmniúla (níos lúná 2%), cé is moite de Mn (6%). Cuireadh deireadh leis an difríocht trí ocsaíd mangainéise (mno2) a thabhairt isteachníos móná stoichiomiméadracht isteach sa chomhdhéanamh glas. Nnnnnnnnnnnnnnnnnnnnnnnnnnnnn h a optamaíodh sa chomhdhéanamh gur tháinig méadú ar Is é an toradh a bhíonn ar an tiúchan al sa chóimhiotalná laghdú suntasach ar dhlúsna gcóimhiotail shintéisiúcháin (Fíor 1A); Sa chás seo, tá méadú suntasach (deníos móná 2 uair) ina gcruas (Fíor 1B). Breathnaítear ar an bhfás marcáilte laistigh den raon X

0.2-0.6. alúmanaide. Léirigh anailís XRD ar Heas Cast Ullmhaithe agn 55 ± 5 G spleáchas ar chomhdhéanamh chéim ar an tiúchan al (Fíor 2). Ag xn 0.2, cruthaítear táirge amháinnithíochta le struchtúr CCFG. I gcás xn 0.6-1.0, feictear go bhfuilna táirgí dócháin comhdhéanta de chéim αnfe (BCC), céim γnfe (FCC), agus céim idirmheánacha βnniúil. \\ _ Nnnnn
