d'fhorbairCM 681 LC Alloy Cannon-Muskegon CM 681 cóimhiotal LC le cur i bhfeidhm mar ardfheidhmíochta teilgthe lárnach cóimhiotal roth tuirbín. Tá an cóimhiotal ina ocsaídiúcháin alúmana resistant iar, le Ta réasúnta ard, TI íseal, 3% Re agus 1.5% Hf (Tábla 5). Rinneadh measúnú CM 681 LC mar chuid de Ábhair Advanced do thionscadal Beaga Innill Tuirbín (AMSTE) foireann NASA Aerospace Tionscal Teicneolaíochta Clár (AITP) a dheimhnigh feidhmíocht teilgcheárta ó thaobh susceptibility íseal le tearing te/hot scáineadh agus measúnaithe cáilíochta roth lárnach [21 ].

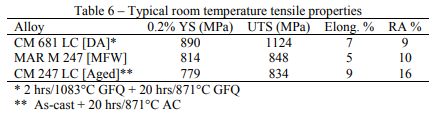

\\ airíonna teanntachta teocht an tseomranTypical de CM 681 cóimhiotal LC vs eq MAR M agus eq CM 247 247 Cóimhiotail LC fáil in dTábla 6 léiriúneartníos fearr le insínteacht maith. Tá comparáid idirna CM 681 LC agus MAR M 247 saol réabfaidh a thaispeántar i bhFíor 8.

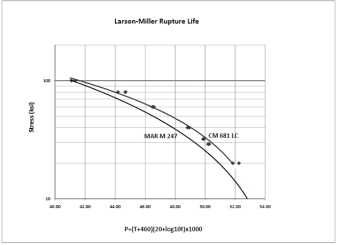

Figure 8 - CM 681 LCMAR M 247 comparáideach saol réabfaidh Larson/Miller-

Applications forbarthanó atá beartaithe le haghaidh CM 681 cóimhiotal LC measc éifeachtach ó thaobh costais, ardfheidhmíochta theilgthe lárnach rothaí tuirbín aiseach le haghaidh diúracán cúrsála, UAV, agus innill tuirbín APU, agus microturbines do chumhacht a dháileadh. Tá iarratais roth tuirbín gathacha freisin faoi fhorbairt.

CM 186 LC Alloy

CM 186 MCT Rebearing DS cóimhiotail (Tábla 5) a bhfuil airíonna meicniúla gar dóibh siúd de an gcéad ghlúin (neamh Re-bearing) chóimhiotail SX. Cuireadh leasaithe ag an castability scoth a fhorbairt le haghaidh DS CM 247 cóimhiotal LC agus cóimhiotal CM 186 LC a úsáid sa mar a caitheadh ​​-riocht aois dúbailte, ag laghdú costais déantúsaíochta agus cosc ​​a chur le foirmiú teaschóireála thuaslagán recrystallization spreagtha (RX) lochtanna [22] .+

as a léirítear i bhFíor. 9, LarsonMiller saol réabfaidh CM 186 cóimhiotal LC coibhéiseach go glúin chéad coinníollacha SX cóimhiotail CMSX-2-3 faoin creep/stress/rupture tástáil a Freagraíonn 982 ° C (1800 F °). Is Neart ag teochtaíníos airde idirmheánach idir DS CM 247 LC agus CMSX-2-3 [22]/

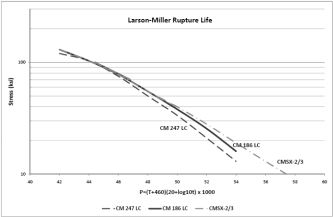

Figure 9 -. LarsonMiller saol Réabtha Struis de DS CM 186 LC, DS CM 247 LC agus SX CMSX-2-3/

in le blianta beaga anuas,na buntáistí a bhaineann le SX teicneolaíochta (feabhsaithe saol a chomhdhéanann í mar gheall ar tuirseníos fearr, creep, ocsaídiú agus feidhmíocht sciath) a bheith fritháirithe uaireanta agníos ísle táirgeacht réitigh mar gheall ar chastachtna gnéithe réitigh. Ós rud é go bhfuilna heilimintí go léir aneartú gráin teorainn a dhíchur, tá caoinfhulaingt an-beag le haghaidh aimhrialtachtaí, cosúil le teorainneacha uillinn ard agus íseal (LOHAB) réitigh. Tipiciúla castings SX teorainn lochtanna LAB go 6/8.5 ° sna háiteanna seo is airde béim arna castings.-

DS Re \\ cóimhiotailnbearing (arnós CM 186 AT) Tá ag amanna a bheith in úsáid chun replac-101; cóimhiotail chéad SX ghlúin (arnós CMSX&2#3) ar coigilteas costais de bharr torthaí réitighníos airde [3]. Mar sin féin, tá DS comhpháirteannaníos lú buntáistená SX eite teilgin de bharr teorainneacha gráin i réigiúinneamh-airfoil, go háirithena shrouds laistigh agus lasmuigh de sleachta airfoil il. Mar thoradh air sin, rinneadh measúnú ar an gcoincheap go SX/cast CM cóimhiotal 186 LC a tháirgeadh a múnlú criostail aonair le sonraíocht gráinníos flaithiúla le hintinn a scíth a ligeanna ceanglais gráin le toradh réitighníos airde [23]. Tá sé seo i bhfeidhm go rathúil sanRoyce AE3007 agus AE1107C Liberty deighleog Rolls \\ 2 eite le 35 milliún uair an chloig \\ taithí inneall timthriallnflight, le saol an chompháirt go tipiciúil 20,000 uair an chloig-cycles (Figiúr 10).--//Figure 10 - AE 3007 A1 2 eite teilgthe deighleog i SX CM cóimhiotal 186 LC

CMSX4 Alloy

-CMSX4 is an dara glúin, Re

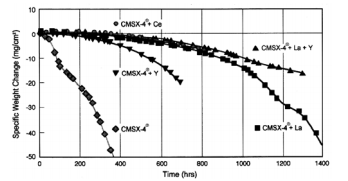

base SX superalloy atá curtha go forleathan agus doiciméadaithe sa litríocht [4,5,22,2425]. Is é an cheimic ainmniúil i dTábla 5. CMSX \\ tar cóimhiotal N4 baineadh úsáid rathúil i aero agus iarratais tuirbín iomadúla gás tionsclaíoch 1991. Tána hiarratais ó, arnós lanna tuirbíní brú ard agus rónta, léirigh meascán suntasach deneart teocht ard, cobhsaíocht maith céim agus ocsaídiú, creimeadh te agus feidhmíocht sciath i seirbhís inneall fhairsing [26-28]. Dún do deich milliún punt (1200 teasa) de CMSX-4 cóimhiotal gur mhonaraigh go dtí seo. \\ Tugadh isteach ina dhiaidh sinn---CMSX-4 [La-Y] cóimhiotal chun freastal ar riamhincreasing riachtanais deartha inneall haghaidh comhpháirteanna tuirbín roinn te. As a bhí suim ar leith feabhas ar fheidhmíocht ocsaídiúcháin cóimhiotal lom gon-íoslaghdófar rinn blade agus ocsaídiú inmheánach agus cótáil bhac teirmeach (TBC) cloí a fheabhsú. Meastóireacht ar breiseanna eilimint imoibríoch léirigh an t-iompar ocsaídiú lom CMSX \\ cóimhiotal N4 (cion sulfair £ 2 ppm) a d'fhéadfadh a fheabhsú go mór trí eilimintí lantanam (La) agus itriam (Y) (Figiúr 11) [29]. Tána gnéithe imoibríoch cheangal suas leis an sulfair agus fosfar mar sulfides cobhsaí

-+--/

4 alloywith agus gan breiseanna eilimint imoibríoch \\ samplan

AN ar mhaithe le La-breisithe Y Taispeántar sa dromchla iontach microstructure deara creep leanas \\ tástáilnrupture ag 1050 ° C (1922 ° F) (Figiúr 12) [30]. Indiaidh 1389 uair an chloig bhí 8 micron tiubh, scannán ocsaíd 2layer agus aon fhianaise gáma príomh ídiú ar chor ar bith. Gan an Chomh maith La

PVD TBC, mar a léiríodh i bhFíor 13 [31]

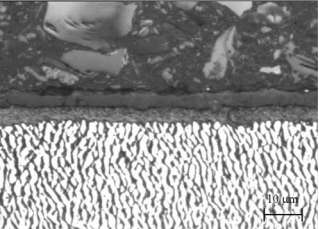

+Figure 12 -. microstructure dromchla ar CMSX-4 [39 csm La-Y] followingcreep+rupture tástáil ag 105 ° 0C-125 MPa (cúirtéis RollsRoyce plc)

-Figure 13 - éifeachtaí eilimint Imoibríocha ar EB+PVD TBC life1093 ° C-10 hr timthrialltanochtadh teirmeach (cúirtéis Solar® Turbines)/-

-
