PCB   Meaisín Gearradh Laser UV

(JG16 / JG16C / JG18 / JG15A)

ÚSÁID

Úsáidtear an meaisín le gearradh, ag oscailt na fuinneoige agus na fionnachtana le haghaidh CVL / FPC / RF agus bord il-imreora tanaí, chomh maith le sraitheanna éagsúla a ghearradh, mar shampla ceirmeach, sileacain, etc.

SAINTRÉITHE

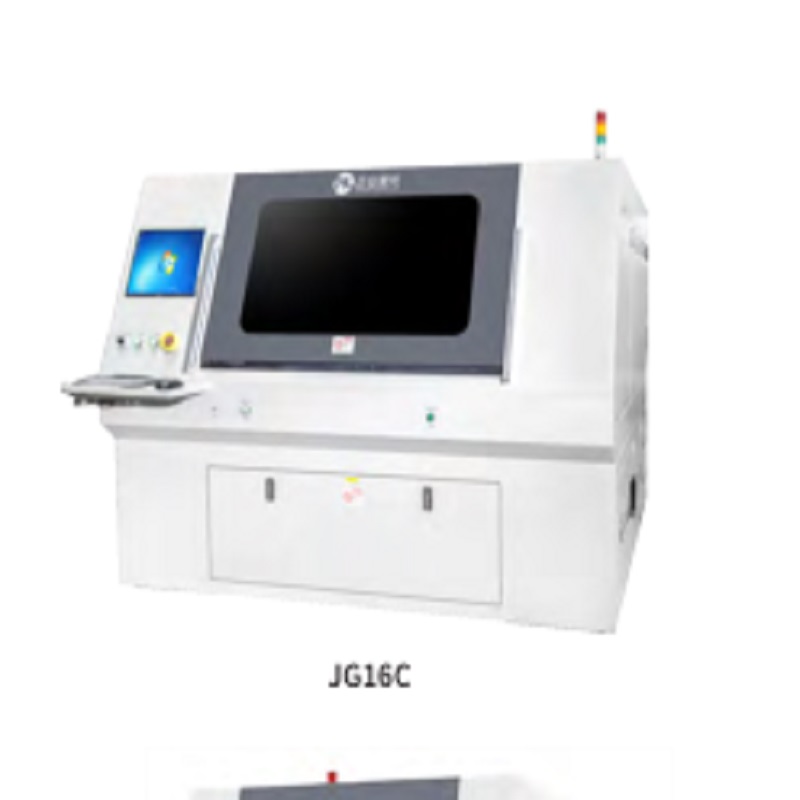

JG16 / JG16C

1. Dhá thábla chun obair a rothaíocht ceann ar cheann, gan aon am a ullmhú, éifeachtúlacht ardphróiseála

2. Feidhm réamhamharc roimh phróiseáil chun sampla díobhálach a sheachaint

3. Feidhm marcála barrachód

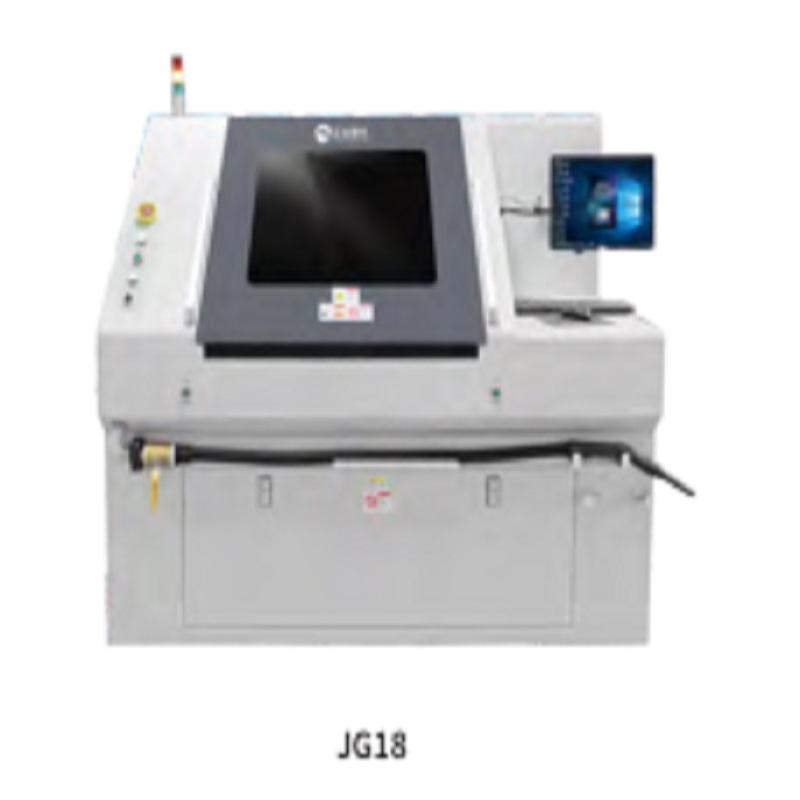

JG18

1. An tábla is mó le haghaidh Meaisín Gearrtha Laser i dtionscal PCB

2. Feidhm réamhamhairc roimh phróiseáil chun sampla díobhálach a sheachaint

3.   Feidhm marcála barrachód

PARAMETER TEICNIÚIL

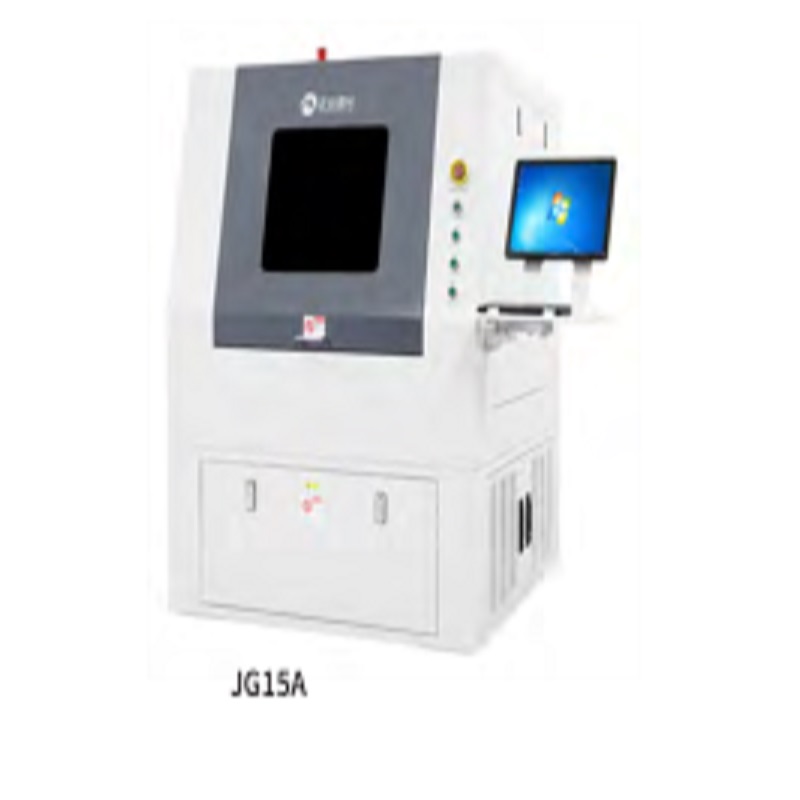

Mír                               JG16                       JG16C                         JG18                     JG15A

Tonnfhad                                                                 355nm

Cumhacht Léasair                                             Caighdeán 10W, Roghnach 15W

Minicíocht Laser                                                     30-120kHz

Uasmhéid

Méid Próiseála         500 × 400mm               650 × 550mm             720 × 540mm         520 × 420mm

                              Ardán dúbailte         Ardán dúbailte

Uasmhéid

Luas Oibriúcháin                                           800mm / s                                                 500mm / s

Suíomh

Cruinneas na Tábla                                         ± 3μm                                                       ± 4μm

Athshuíomh

Cruinneas na Tábla                                         ± 1μm                                                       ± 2μm

Cruinneas Iomlán

Coinníollacha ZHENGYE                                                 ± 20μm

Spotaí Solais                                                                 20 ± 5μm

Raon Scanála                                     45mm × 45mm                                           40mm × 40mm

Formáid Comhad                                                 * .gbr & * .dxf & * .lay

Cumhacht leictreach                                                                                                   AC220V / 1.5kW

Soláthar                                     AC220V / 2kW; AC380V / 5.5kW                             AC380V / 1.5kW

Toisí

(L × W × H) (mm)         1850 × 1640 × 1650             1780 × 1610 × 1650                   1780 × 1610 × 1650             1400 × 1300 × 1700

Meáchan                           2400Kg                 3600Kg                         2500Kg                 1500Kg

Comhshaol Teocht                                       2 ° C ± 2 ° C

Comhshaol Taise                                   ≤60% RH, Neamh-chomhdhlúthú

Ground Aimplitiúid                                                     ≦ 5μm

Brú Talún                                                     1000kgf / m2
