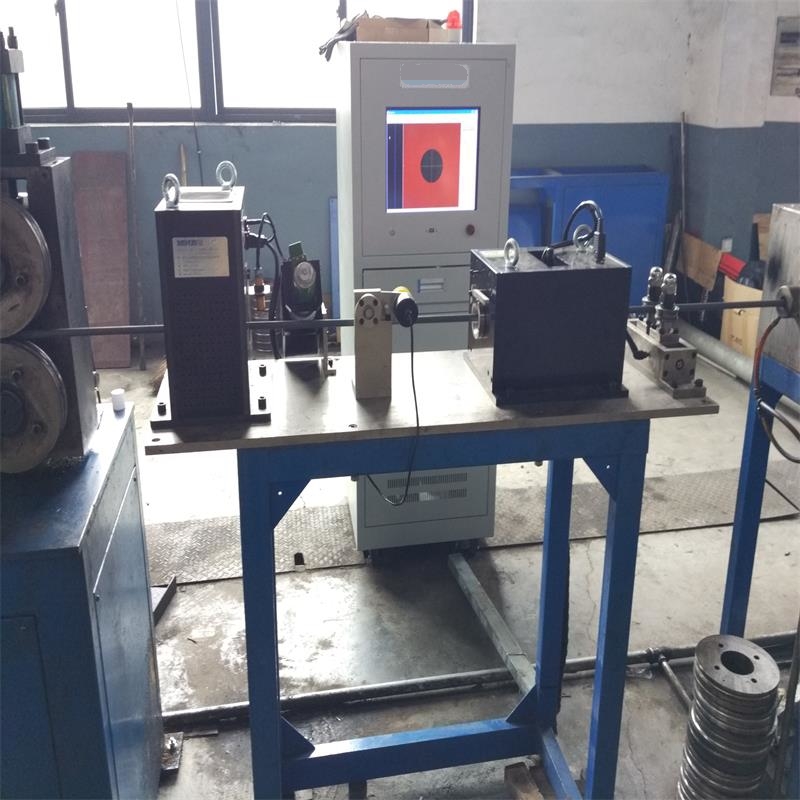

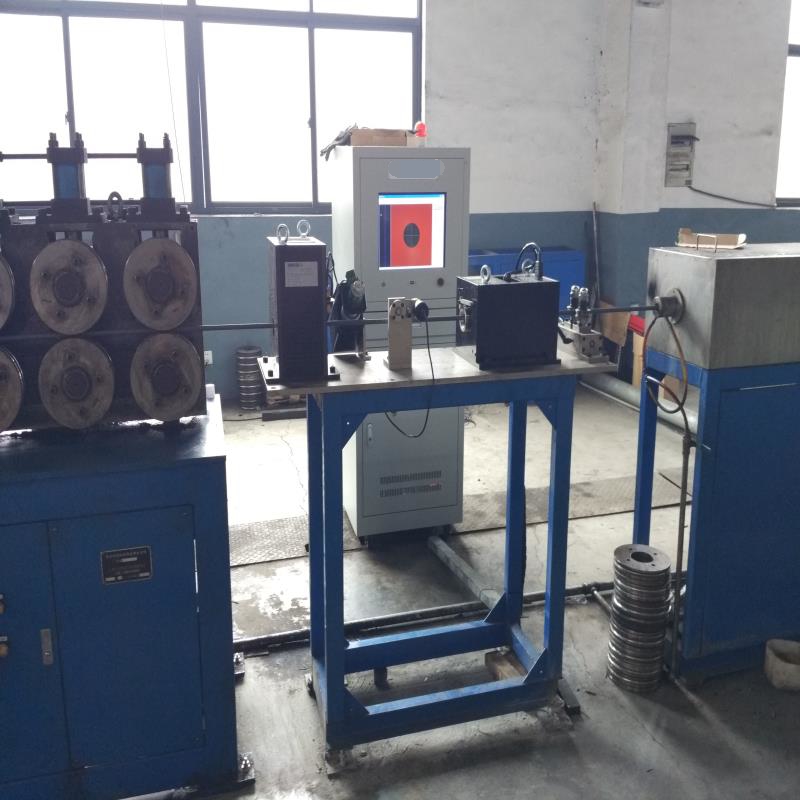

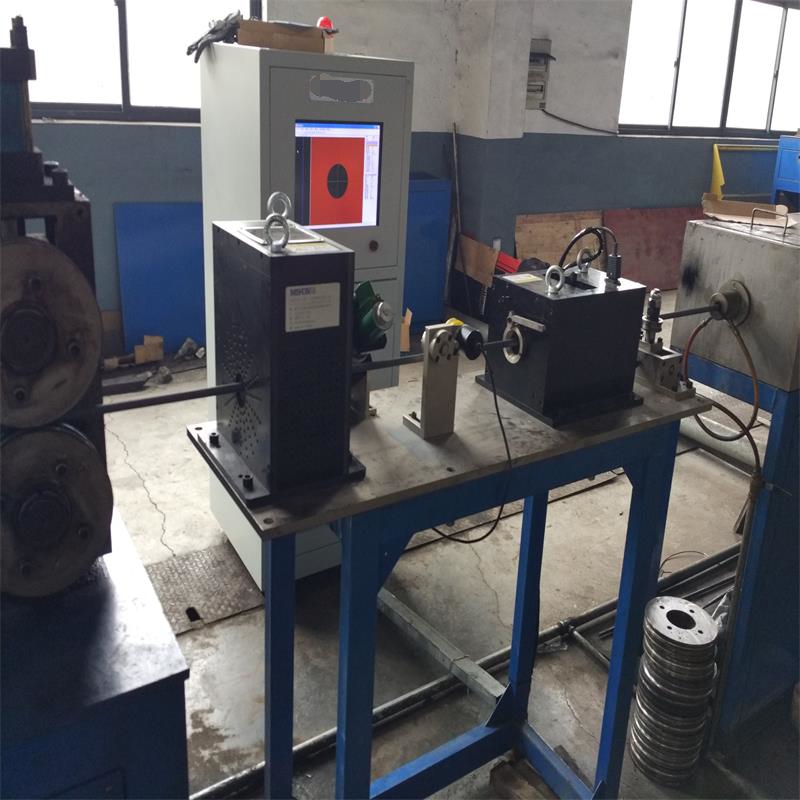

Córas tástála reatha eddy ar líne do shreang cruach earraigh ECH7002

Forbhreathnú Tionscadail

Táirgeann custaiméirí sreang cruach earraigh.   Tá córas braite locht uathoibríoch ar líne eddy suiteáilte ar an   meaisín líníochta.

Faisnéis faoin Obair Oibre a Aimsiú

Ainm na mBrath Braite                                 Sreang chruach an earraigh

Ábhar                                                       Ábhair miotail ar nós ábhair ferromagnetic

Sonraíocht Toise                                     Φ2-40mm (Tá dhá shraith de chuimilí / muinchille treorach saincheaptha laistigh den raon seo)

Weld Width                                                 /

Fad                                                         Ábhar diosca

Céim lúbthachta                                           1.5mm / m (As an stáisiún braite)

Roughness                                                   Dromchla cruinn (deireadh beibhealta gan burr dronnach) ≦ 3.2, uimh   scála ocsaíde.

Cruas                                                     Níos deacra

Luas Braite                                           Molta trí luas ≦ 100m / min   Inoiriúnaithe

                                                                    (Luas braite ionstraime: 0.52-750m / min)

Teocht Braite Cuid                           ≦ 80 ° C

Ceanglas Braite agus   Caighdeán Cruinnis

                                                                Caighdeán Feidhmiúcháin Braite

Líon na gCaighdeán                                         Ainm an Chaighdeáin                                                               Grád

GB / T   11260-2008             Modh Aimsithe Reatha Eddy   do Chruach Babhta (Trí Chineál)                             Grád 2

GB / T 14480-2015             Ionstraim Tástála Nondestructive       Eddy   Reatha   Tástáil   Trealamh                         /

Paraiméadar Teicniúil an Chórais

Ainm an Chórais: Córas tástála reatha eddy ar líne do shreang cruach earraigh

Cineál: ECH7002

Modh Braite:   Débhealach trí bhrath cineáil

Mód Rialaithe: Lámhleabhar Uathoibríoch +

Ionstraim agus Tóraigh: ionstraim reatha Eddy; Brathadóir Brathadóra agus Tóraigh Luath-Fhaisnéise Digiteach Eddy Channel Digiteach

Ardán Braite: Ard-ardán braite forbartha go neamhspleách

Réamhrá ar Oibríocht Braite:

Coigeartaigh na paraiméadair theicniúla agus na samplaí caighdeánacha brathadóra lochtanna de réir na riachtanas tástála;

Coigeartaigh suíomh an tóireadóra agus an probe de réir sonraíochtaí an tsaothair;

Aimsíonn an córas braite lochtanna an saotharphíosa, na aláraim agus na marcanna;

Is féidir sreang cruach an earraigh a dheisiú trí mhúchadh le linn an phróisis;

Déanann an t-óstach braite lochtanna taifeadadh, stóráil agus anailísiú sonraí;

Tuarascálacha braite lochtanna a fhoirmiú go huathoibríoch.

Paraiméadair thábhachtacha an Chórais

Ainm                                                 Paraiméadar Teicniúil                                               Nótaí

Deireadh na nDall                                             ≦ 500m                                                 Ag brath ar luas na tástála

Cobhsaíocht                                               Tar éis 16 uair ≦ 2dB                                               Sampla tástála

Cruinneas Priontáil Scaird                               ± 50mm                                                         Sampla tástála

Ráta Breithiúnais Éigeantach                               0%                                                             Sampla tástála

Ráta míthuairiscithe                                           ≦ 2%                                                           Sampla tástála

Tástáil Luais                                     Molta trí luas ≦ 100m / min                       Sampla tástála

                                        Inoiriúnaithe   (Luas braite ionstraime: 0.52-750m / min)

Prionsabal Tríd an Tríú   Ty Pe Eddy Tástáil Reatha

Is é a bhrath faoi láthair Eddy réimse maighnéadach ailtéarnach a bhunú trí dhul i dtreo an tseoltóra go dtí an corna le sruth ailtéarnach (dá ngairtear an tóireadóir). Téann an réimse maighnéadach ailtéarnach tríd an seoltóir agus táirgeann sé ionduchtú leictreamaighnéadach leis, agus bunaíonn sé sruth eddy sa seoltóir. Déanfaidh an sruth eddy sa seoltóir a réimse maighnéadach féin a tháirgeadh freisin. Athróidh éifeacht an réimse mhaighnéadaigh reatha eddy neart an réimse mhaighnéadaigh bhunaidh, rud as a dtiocfaidh athrú ar voltas agus bacainní an chorna. Dá bhrí sin, nuair a tharlaíonn lochtanna ar dhromchla an tseoltóra nó gar dó nó nó má athraíonn an t-ábhar miotail tomhaiste, cuirfear isteach ar neart agus ar dháileadh reatha eddy, agus cuirfidh athrú reatha eddy faoi deara go n-athrófar voltas agus bacainní an chorna braite. De réir an athraithe seo, is féidir lochtanna a bheith ann i seoltóir agus feidhmíocht ábhar miotail.

Cur síos Ginearálta ar an gCóras

Cuimsíonn an córas ar líne brathadóir locht digiteach cliste débhealaigh, ardán braite saincheaptha (lena n-áirítear sáithiúcháin mhaighnéadacha agus feistí déimeagradaithe), gléas braite trí-chineáil, tóireadóir, córas aláraim, córas marcála, fíor-bhogearraí braite agus modúl uathoibrithe.

Sreabhadh oibre an Chórais

Déanann an tionscadal seo paraiméadair theicniúla an bhrathadóra lochtanna a choigeartú de réir na riachtanas tástála, déanann an sampla caighdeánach tástála → workpiece dul isteach go haonfhoirmeach trí mheicníocht clampála tosaigh agus cúil → probe braite   a bhrath go huathoibríoch → críochnú braite →   aláram uathoibríoch   agus marcáil an bhrath nuair a aimsíonn an córas comhartha aschuir an tsaothair →   múchadh agus meilt chuig an eagraíocht táirgthe le linn an phróisis tástála → déanann an t-óstach braite lochtanna taifeadadh, stóráil agus anailísiú sonraí   agus oibreacha eile. Is féidir brath clúdaigh 100% a bhaint amach. Agus is féidir é a ghiniúint go huathoibríoch   a bhrath   tuarascáil don bhrath ar dualgas   staid: brath   bhaisc, cainníocht, táirge maith / ráta dramhaíola, etc.
