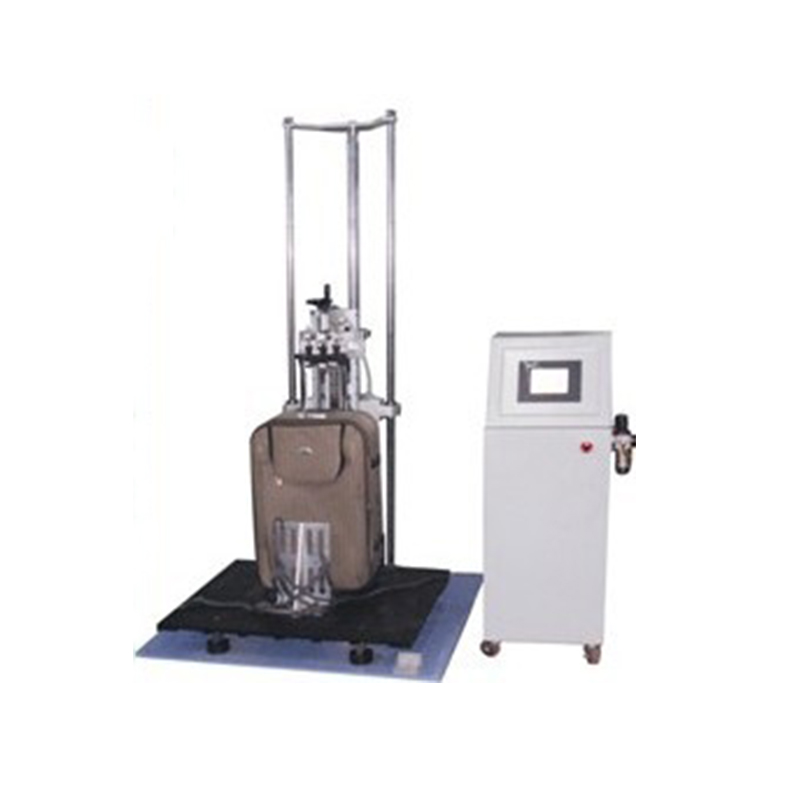

VT-XB07 Pagasi tõmbevarre kolbmõõtmismasin

Toote kirjeldus

See masin teeb kolvikiiruse testi kohvri ja koti lipsuvarre suhtes.Katse ajal venitatakse isend, et teha kindlaks lüngad, lõdvenemine, liigvarre tõrked, deformatsioon jne teatud tõmbe all.-välja- ja pressimistihedus, koleduse pidurdustõhusus, tõmbe struktuurne püsivus-Väljaulatuvat varrast ja lüliti vastupidavust kontrollitakse tõmbe pideva avamise ja sulgemise teel.-Välja ja vajutada kasti ja koti varrast.

Vastavus standardile (standard)

Täida QB- ga/T2919-2007. standardiga seotud nõuded.

Tehnilised parameetrid

1. Katselöök: 20~100cm reguleeritav

2. Katsekoht: 4-punkti induktsiooni asukoht

3. Venituskiirus: 0~30cm/SEC reguleeritav

4. Kompresseerimiskiirus: 0~30cm/SEC reguleeritav

5. Katseaeg: 1~9999999, automaatne peatus

6. Katsevõimsus: pneumaatiline balloon

7. Näidise kõrgus: 200cm maksimum

8. Abiseadmed: kast ja koti kinnitushoidja

9. Tegevusrõhk: 5~8KGGenericName/cm2

10. Masina suurus: 120*120*210cm

11. Masinamass: 150KG

12. Energiaallikas: 1Φ, 220V/50Hz

Kasutamise juhised

1. Proovide ettevalmistamine: proov peab olema pargitud vähemalt üheks tunniks 18oC temperatuuri juures.~25oC ja näidist ei tohi parkimise ajal pressida.

2. Katsemeetod:

AKinnitage proov kinnitusvarre kinnitatud klambri istmele, mille külge kinnitatakse kolvikäigu katseseade.Kui see on viimistletud varras, siis kinnitage kinnitatud klambri istmele lipsuvarre alumine pool.

BKui varras on lõpuni välja tõmmatud, tuleb mõõta varre pikkust (st varre maksimaalset tõmbepikkust) koos teraslindi mõõdu või terasest joonlauaga ning see registreerida.

CKinnita lipsuvarras lipsu hoidiku külge kinni.Kui proov on seotud varre lukuga, peab lipsuvarre lukk olema joondatud lipsuvarre lukuga.

DVõta maksimaalne tõmme-lipsuvarre pikkus kuni lipsusõlme varre liikumisel oleva käigu väärtus, kinnita tõmbe suurus-insult ja sea tõmme-pöörlemiskiirusel, nagu on täpsustatud tabelis 1.

E!Valige järgmise arvu tagasiulatuvate katsete puhul: 1000, 1500, 2000, 2500, 3000 või kindlaksmääratud arvu katsete puhul.Iga 1000 katse viidi läbi 5min intervalliga.

FKui katse on läbi, siis tõmba-aja jooksul tõmbe maksimaalse jõu väärtused-Väljaminek ja pressimine salvestati.

GKontrollige, kas lipsuvarras on deformeerunud, kas ühendus on lahti ja kas lipsuvarre lukulüliti on normaalne.

Me saame pakkuda mitte-siseriiklik standardne instrumentide tegemise kava ning mõningaid vahendeid saab vastavalt kliendi vajadustele muuta suuruse ja konfiguratsiooni järgi.
