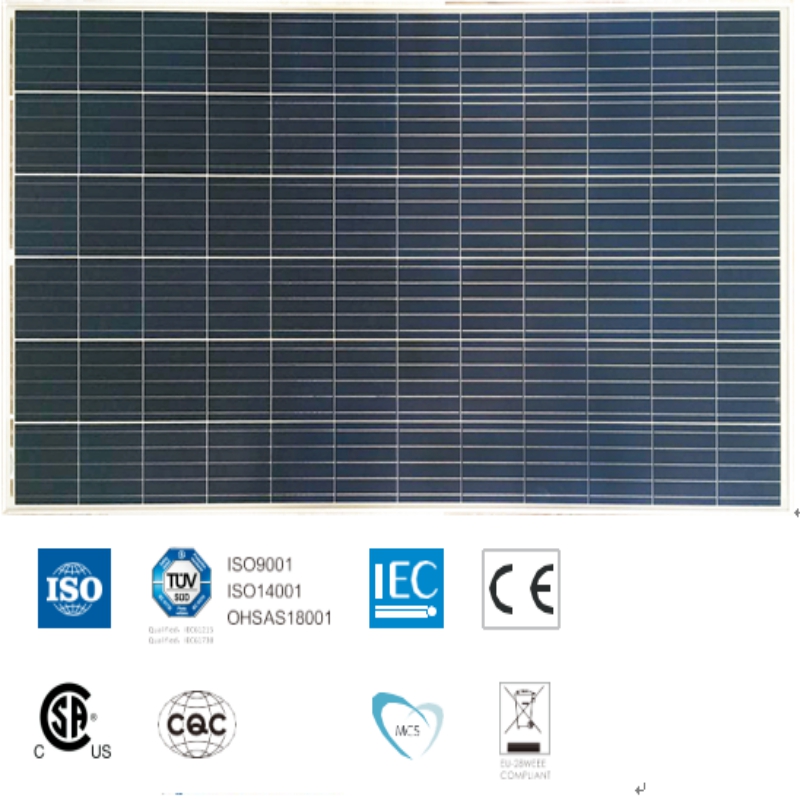

72   CELL   POLYCRYSTALLINE   MODÚL

320-340Wp RAON AMHÁIN POWER

VOLTAGE CÓRAS UIMH

17.5% ÉIFEACHTÚLACHT UIMH

SONRAÍ LEICTREACHA (STC)

Uimhir Shamhail                                                 SYM72-6-320P             SYM 72-6-325P           SYM72-6-330P               SYM72-6-335P             SYM72-6-340P

Cumhacht Rátáilte i Watts-Pmax (Wp)                     320                               325                               330                                 335                               340

Guthán Voltais-V Ciorcaid Oscailte                           45.7                               46.0                             46.3                                 46.5                             46.8

Ciorcad Gearr Reatha-Isc (A)                             9.15                               9.20                             9.25                                 9.30                           9.35

Voltage-Vmpp Uasmhéid Cumhachta (V)                 37.3                               37.7                               38.1                             38.4                             38.6

Uaschumhacht Reatha-Impp (A)                   8.60                               8.65                                 8.70                             8.75                             8.80

Éifeachtúlacht Modúil (%)                                     16.5                             16.8                                 17.1                             17.3                               17.5

STC: Irradacht 1000 W / m², Teocht Cealla 25 ° C, Aifreann Aeir AM1.5 de réir EN 60904-3.

SONRAÍ LEICTREACHA (NOCT)

Uimhir Shamhail                                         SYM72-6-320P           SYM72-6-325P               SYM72-6-330P           SYM72-6-335P           SYM72-6-340P

Uaschumhacht-Pmax (Wp)                     238.4                           242.1                             245.9                         249.6                         253.3

Guthán Voltais-V Ciorcaid Oscailte                   42.5                             42.7                                 43.0                           43.3                             43.6

Ciorcad Gearr Reatha-Isc (A)                     7.40                             7.44                                   7.49                         7.53                           7.57

Uasmhéid Power Voltage-Vmpp   (V)           34.0                             34.2                                   34.5                           34.7                           34.9

Uaschumhacht Reatha-Impp (A)           7.01                             7.08                                 7.13                         7.19                           7.26

  NOCT: Neamhspleáchas ag 800 W / m², Teocht chomhthimpeallach 20 ° C, Luas Gaoithe 1 m / s.

SONRAÍ MEICNIÚLA

Cealla gréine                                             Polycrystalline 156.75 × 156.75 mm

Cumraíocht cealla                                 72 ceall (6 × 12)

Toisí modúil                             1956 × 992 × 40mm

Meáchan                                                 22kg

Superstrate                                         3.2 mm, Tarchur Ard, Íseal-Iarann, Gloine ARC Teochta

Foshraith                                             Backsheet

Fráma                                                 Cineál Alúmanaim Alúmanaim Anodized Silver 6063T5, Silver Dath

J-Box                                                     Potted, IP67, 1500VDC, 3 dhé-sheachbhóthar Schottky

Cáblaí                                                   4.0mm² (12AWG), 1200mm ar fhad

Nascóirí                                             IP67 MC4 Comhoiriúnach

TÉARMA & RÁTAÍ MÍOSÚLA

Teocht Teocht Ainmniúil Oibriúcháin (NOCT)                       45 ° C ± 2 ° C

Comhéifeacht Teocht                                             -0.32% / ° C

Comhéifeacht Teocht Isc                                               0.05% / ° C

Comhéifeacht Teochta Pmax                                         -0.39% / ° C

Teocht Oibríochtúil                                                   -40 ~ + 85 ° C

Voltage Córas Uasta                                                   1500VDC

Rátáil Fuse Max Series                                                     15A

Reverse Reverse Reverse                                                   15A

PACÁISTIÚ   COSAINT

                                                                            40 troigh                                       20 troigh

Líon na modúl in aghaidh an choimeádáin                               648                                       270

Líon na modúl in aghaidh an phailléid                                       27                                         27

Líon pailléid in aghaidh an choimeádáin                                   24                                         10

Toisí bosca pacáistithe (LxWxH) i mm                 1980 × 1130 × 1130                   1980 × 1130 × 1130

Bosca ollmheáchan [kg                                                   640                                         640

AIRE: TREORACHA LÁITHREACHTA AGUS LÉIRIÚCHÁIN LÉIGH A THABHAIRT roimh an TÁIRGE A ÚSÁID.
