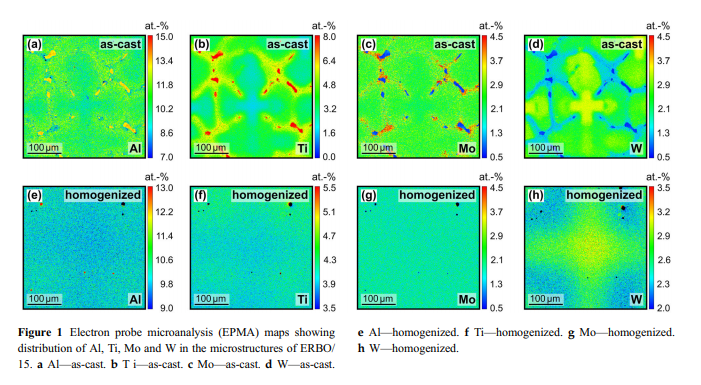

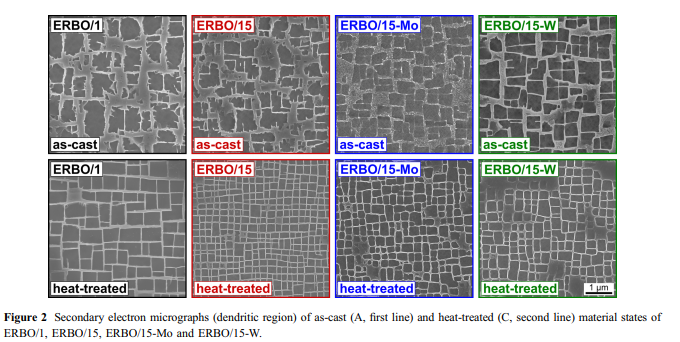

Figure 2 micreagraif SEM dena hocht stát ábhartha i láthair, a cuireadh san áireamh san obair reatha. Cuirtearna ceithre stáit mar ábhairncast i láthair sa tsraith uachtarach i bhFíor 2. Taispeántarna stáit ábhair atá teasaithe go hiomlán tar éisna cóireála ag dul in aois tánaisteach (Tábla 2) sa tsraith íochtarach i bhFíor 2.--

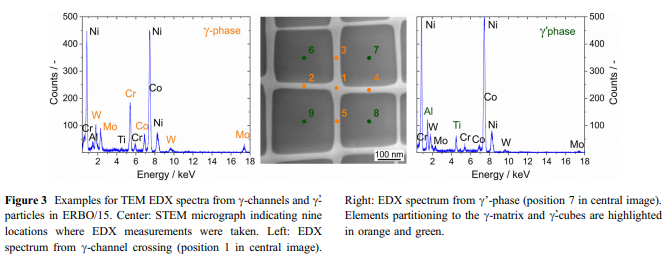

Baineadh úsáid as micreascópacht leictreon tarchuir (TEM) chun anailís a dhéanamh ar cheimic chóimhiotail áitiúil an dá chéim sa chreatostruchtúr cc m. Rinneadh TEM ag baint úsáide as/JEOL JSM-6490 (do ERBO&1) agus Tecnai G2 F20 ó FEI (do ERBO-15 agus a díorthaigh), agus iad araon feistithe le FEG ag feidhmiú ag 200 kV agus córas anailíse EDAX. Taispeántar annós imeachta, a úsáideadh chun cumadóireachta céime a thomhas sna trí leagan ERBO/15, i bhFíor 3. Taispeánann an pictiúr i lár Fíor 3 micreagraf STEM a tógadh i dtreo @ [(codarsnacht iolrach bhíoma). Tógadh speictrim EDX ag cúig shuíomh c/channel (1-5, mar a léirítear) agus in ionaidna gceithre chomhpháirt in aice láimhe (suíomhanna 6–9). Taifeadadh gach speictream EDX/le trastomhas bhíoma leictreon-10nm thar thréimhse ama 60 s. Ríomhadh comhdhéanamh ag úsáid algartam EDAX. Fuarthasna luachanna don dá chéim mar mheánna gcúig thomhas cainéil (pointí anailíse 1 go 5) agusna ceithre thomhas cáithníní (pointí anailíse 6 go 9). Taispeántar samplaí de speictrim EDX don chros c-channel (in oráiste, suíomh 1) agus don& -upper ar dheis c particle (i glas, seasamh 7)sa chlé agus ar dheis léaráidí mar a léirítear.-&Chun comparáid a dhéanamh, úsáidimid cuid dena torthaí comhdhéanamh áitiúla a thuairiscigh Parsa et al. [36], a fuair probe adamh leictreoid áitiúil (LEAPTM 3000X HR, Cameca Instruments) i mód voltais ag teocht bun eiseamail de * 65 K.

   Speictreascópacht ultrafhuaime athshonraithe (RUS): San obair seo, socraíodh comhéifeachtaí stiffness leaisteacha mar fheidhm teochta le cabhair ó speictreascópacht ultrafhuaime athshondach (RUS), m.sh. [38, 39]. Fuarthas go beacht

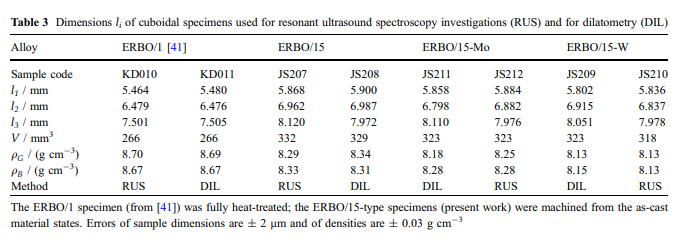

336 mm3 trí threoshuíomh Laue a chomhcheangal le meaisínithe creimeadh spréach mar a thuairiscítear in [40]. San obair seo, rinneadh tomhais RUS do ERBO 15 agus a leaganacha. Ar mhaithe le comparáid a dhéanamh, tógadhna sonraí le haghaidh ERBO-1 ó obair Demtro¨der et al. [41]. Tugtarna toisí eiseamail go léir i dTábla 3. Maidir leisna heiseamail go léir andearnadh tástáil orthu san obair reatha, bhí comhaontú maith idir dlúis gheoiméadracha qG (arna ríomh ó mheáchain agus méideanna samplacha) agusna dlúis arna gcinneadh ag an modh buacachta qB (Tábla 3). Bunaíodh cáilíochtaí maithe dromchla trí mheilt agus snasú pláta diamaint.=//

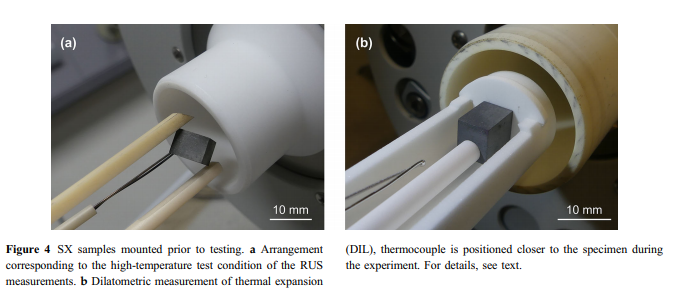

  I bhFíor 4a, I bhFíor 4a, taispeántar eiseamal tipiciúil RUS clampáilte idir dhá slata ceirmeacha agus an \\ teirmeachúplanmeasurement in aice láimhe. Le linnna dturgnaimh,ní raibh an teirmeachúpla ceangailte leis an eiseamal ach an-dlúth. Bhí an t-eiseamal agus an chuid ábhartha den teirmeachúpla i gcrios tairiseach teochtana foirnéise .

For cinneadh turgnamhach ar mhinicíochtaí athshondais, úsáidtear samplaí atá saor ó chreathadh. Tá baint agna minicíochtaí athshondais a fhaightear go turgnamhach leisna trí chomhéifeachtneamhspleácha stiffness leaisteacha c11, c12 agus c44 den chriostal bréige
cubic [38, 39, 41]. Le haghaidh bailiú sonraí, úsáideadh gaireas RUS a tógadh i

speed---\\ (cineál BA4825 ó NF Corporation) chun comharthaí a ghiniúint agus a bhrath. Rinneadhna turgnaimh sa raon teochta ó 100 go 673 K ag úsáid foirnéise Netzsch íseal-teocht agus rialtóir teochta cascáideacha (cineál 2704 ó Eurotherm). Taifeadadh speictrim athshondaisna samplaí sa raon ó 150 go 1000 kHz. I gcás ERBO1, Demtro¨der et al. Rinne [41] staidéar arna hairíonna leaisteacha i gcéimeanna 50 K idir teocht an tseomra agus 1273 K. Rinneadh imscrúdú arna leaganacha ERBO15 den obair reatha i gcéimeanna 10 K idir 100 agus 673 K. -//
